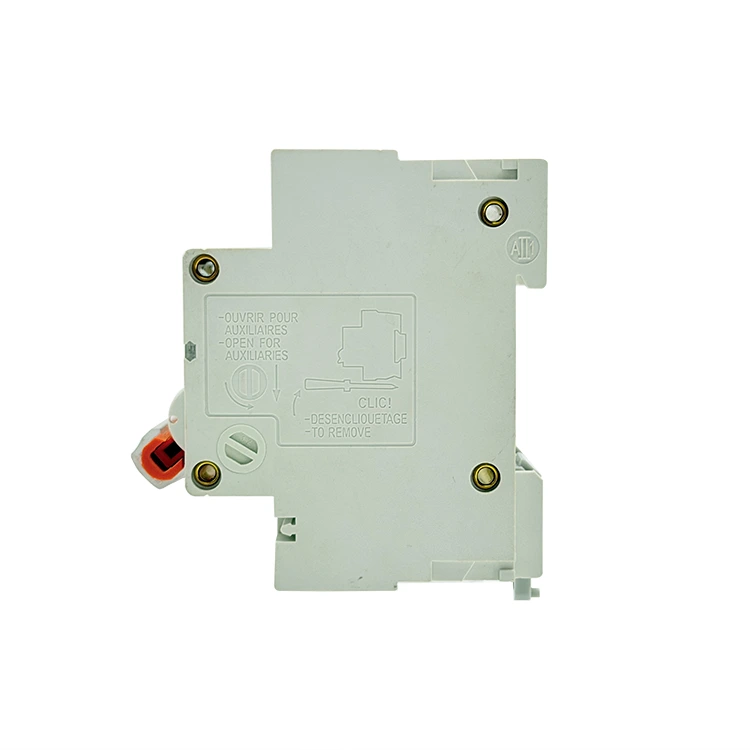

NC Series 2P DC miniaturazko etengailua

PUGAO (Mora) NC Series 2P DC Miniatures Circuit Breaker fabrika aurreratu gisa, errendimendu handiko bi poloko babes-etengailuak ekoizten ditu, hausteko ahalmen hobeak eta marko modular erraztua dutenak. Unitate bakoitzak puntu-soldadura automatizatua eta iman iraunkor bikoitzeko arku-korridore optimizatuak erabiltzen ditu telekomunikazio, energia biltegiratze eta eguzki azpiegitura komertzialak babesteko.

Zerk egiten du NC seriea DC Breakers estandarekiko desberdina?

DC sare industrialak azkar eboluzionatzen ari dira, energia-dentsitate handiagoak eta armairu-konfigurazio estuagoak lortzeko. Etxebizitza-mailako etengailu tradizionalak murrizten direnean xahutze termikoa arriskuan jartzen duten bitartean, NC Series 2P DC Miniaturazko Circuit Breaker-ek barne egitura-arkitektura birmoldatua dauka fidagarritasun handiko eragiketa komertzialetarako esplizituki eraikia.

Polo bikoitzeko isolamendu fisikoa lekua aurrezteko xasis modular batean integratuz, NC serieak banatze-taulen barruko aurpegiko higiezinak murrizten ditu, barne-fluxu-distantziak zabaltzen dituen bitartean (bi zati eroaleen arteko material isolatzaile baten gainazaleko biderik laburrena) jarraipen lokalizatuen akatsak saihesteko.

Dentsitate handiko Eguzki Konbinatzaileen Zentroak

Eguzki-konfigurazio modernoek osagai trinkoak behar dituzte hari sarrera gehiago kanpoko itxitura txikiagoetan sartzeko. NC serieak elkarren ondoan multzokatze garbia ahalbidetzen du, 600V DC kate baten itzulera positibo eta negatiboko errailak kudeatzen ditu etxebizitza profil trinko batean, alboko aireztapena uko egin gabe.

Telekomunikazio Baterien Banku Zentralizatuak

Komunikazio-sistemak tentsio baxu-ertaineko bateriaren babeskopietan exekutatzen direnez, matxura bat kentzea ezinbestekoa da rack osoa erori gabe. Miniaturazko etengailu honek adar-zirkuitu independentearen babesa eskaintzen du, bateria-kate bakarreak edo kargatzeko moduluak berehala isolatzen ditu aldameneko eragiketak bizi diren bitartean.

Materialen zehaztapenak

Ondorengo ingeniaritza-matrizeak gure fabrikako proba automatikoko lerroetan egiaztatutako oinarrizko funtzionamendu-parametroak adierazten ditu:

Nola lortzen du NC serieak 10kA hausteko ahalmena?

1. Indar bikoitzeko leherketa-kanal magnetikoak

600 V DC arteko tentsio altuagoetan, arku elektriko bat marraztea erraz bihur daiteke arku iraunkorreko plasma-gertaera, etengailuaren kontaktuak guztiz urtzen dituena. NC Series 2P DC Miniature Circuit Breaker-ek horri aurre egiten dio indar handiko iman iraunkor bikoitzekin, kontaktu bide bakoitzaren alboetan sartuta. Kontaktuak bereizten direnean, iman hauek arkua berehala luzatzen duen norabide-eremu magnetiko bat sortzen dute, zilarrezko kustiletatik ateratzera behartuz eta 11 plakako altzairuzko arku astun batean putz eginez, non zatitu eta hozten den 4,5 milisegundoren barruan.

2. Abiadura Handiko Bidaia Mekanikoen Cross-Linkage

Errail positiboak eta negatiboak bi polo desberdinetan zatitzeak esan nahi du bi bideak aldi berean ireki behar direla. NC serieak bi mekanismo mekanikoak elkarrekin blokeatzen dituen gurutzadura-barra erabiltzen du. Gainkorronte-matxura bat gertatzen bada alde positiboan, barneko barrak mekanikoki hondatzen du polo negatiboa une berean, isolamendu galvaniko osoa emanez eta tentsio arriskutsuaren atzera-elikadura saihestuz.

3. Laser puntuko soldadura eta kalibrazioa automatizatua

Eskuzko osagaien muntaketak bi poloen artean barne-erresistentzia irregularra eragin dezaketen egitura-aldaerak sartzen ditu. PUGAOk (Mora) giza aldagai hau ezabatzen du NC Seriea mikro-hausleen ekoizpen-lerro guztiz automatizatu batean fabrikatuz. Laser puntuko soldadurarako makina aurreratuek kobrezko shunt-ak, bimetalak eta bobina magnetikoak lerrokatze geometriko zehatzean blokeatzen dituzte, barne-erresistentzia orekatuak eta bidai-kurbak bat datozen ekoizpen-lote guztietan bermatuz.

Eremua Instalatzeko Protokoloa

1. Egiaztatu Zero Tentsioa:Desenergizatu Loop. Ireki gorako eguzki-deskonexio-etengailu edo bateria isolatzeko esteka guztiak. Erabili multimetro digital bat sarrerako kable positiboak eta negatiboak probatzeko, 0V dagoela baieztatuz hariak terminaleko ataketan sartu aurretik.

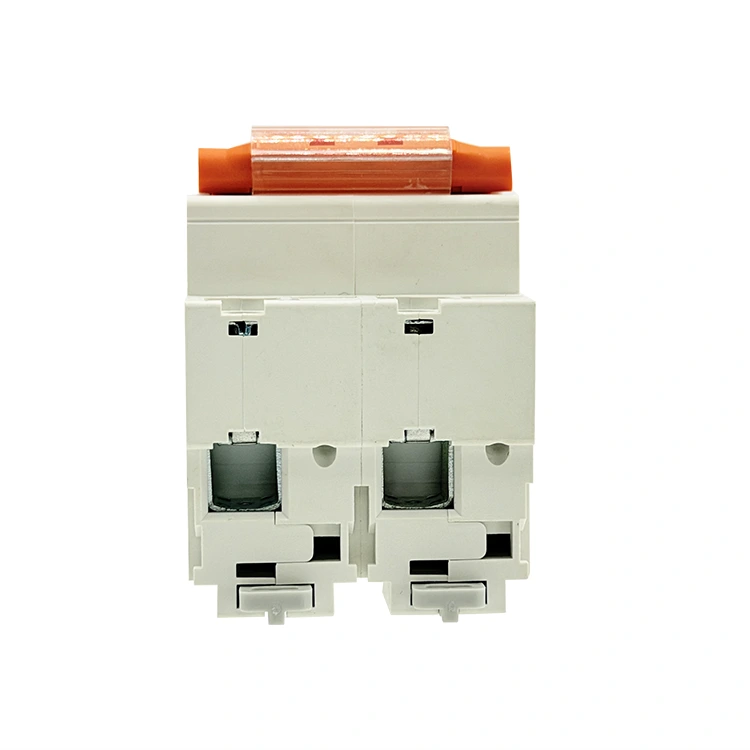

2. Lotu DIN errailean:Trenbide eranskina. Lotu NC serieko markoaren goiko atzeko euskarria 35 mm-ko DIN errail estandar baten gainean. Sakatu irmo karkasaren beheko ertzean udaberrian kargatutako plastikozko irristagailua errailaren kontra ondo sartu arte.

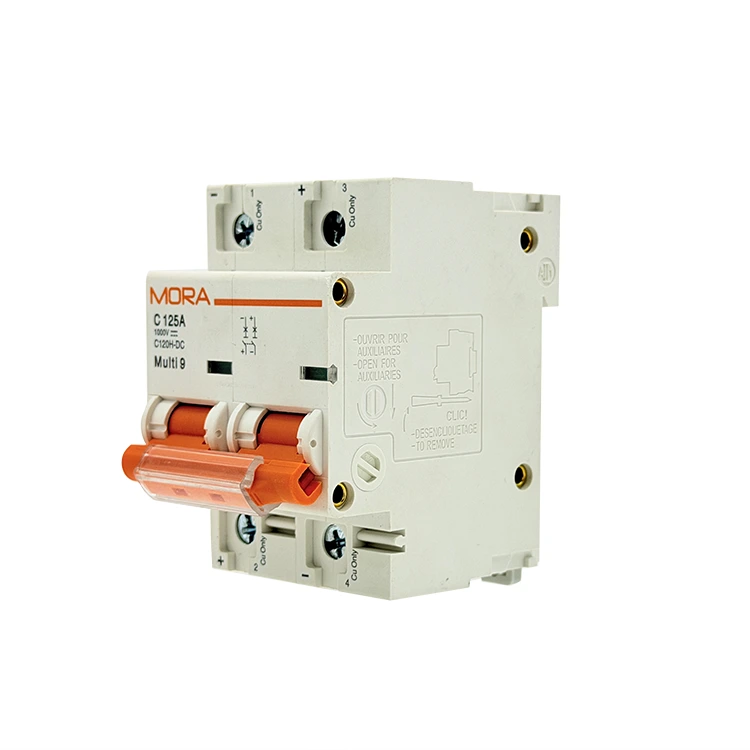

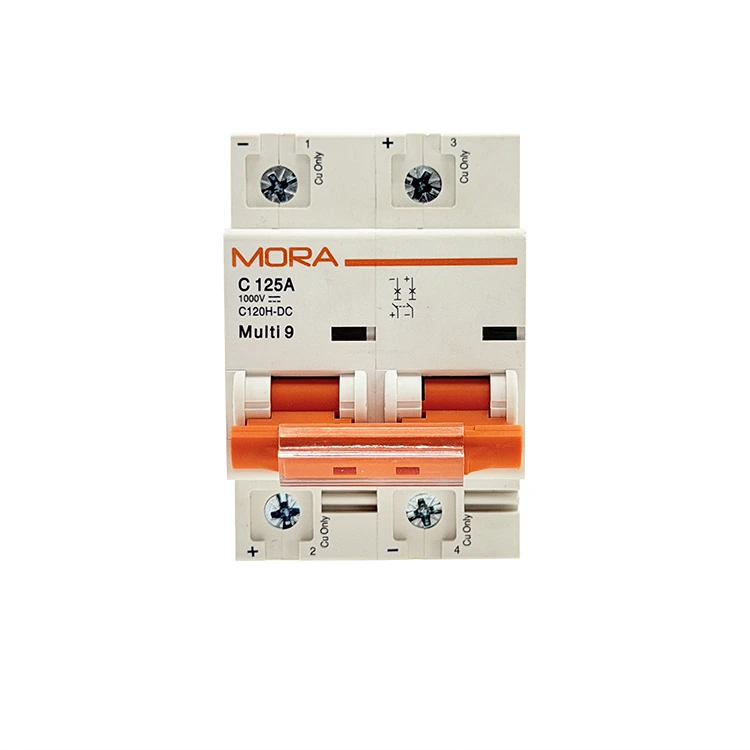

3. Lerrokatu polaritate-markatzaileak:Polaritatearen parekatzea. Aztertu (+) eta (-) ikurrak zigilatutako NC Series 2P DC etengailuaren aurreko aurpegian. Konektatu sarrerako kable positiboa 1. poloaren goialdera (positibo markatua) eta sarrerako kable negatiboa 2. poloaren goiko aldera (negatibo markatua). Abisua: Diseinu hau alderantziz eginez gero, barruko imanek arkua hozte-zuloetara bultzatzea eragozten du.

4. Torkatu terminaleko torlojuak:Konexio segurua. Sartu garbiki kendutako kobrezko alanbreen nukleoak tunel zerratudun besarkaderetan. Torloju-torloju kalibratu bat erabiliz, estutu terminal-torlojuak 2,0-2,5 Nm-ra. Terminal-konexio solteek bero lokalizatua sortzen dute eta horrek etenaldi termiko goiztiarra eragiten du.

Aplikazioaren ohiko galderak

Zerk egiten du NC Series 10kA hausteko ahalmena bateria-sistemetarako 6kA alternatiba estandarrak baino seguruagoa?

Baterien bankuek zirkuitu labur-korronte masiboak eman ditzakete milisegundoren buruan matxura zuzen batean. 6kA-rako soilik balio duen etengailu batek kontaktu-soldadura edo etxebizitza haustura izan dezake matxuraren energiak bere muga mekanikoak gainditzen baditu. NC Series 2P DC Miniaturazko Etengailuaren 10kA-ko kalifikazio berrituak ziurtatzen du energia handiko bateria-zirkuitu labur horiek segurtasunez garbitu ditzakeela etengailuaren karkasa suntsitu edo inguruko osagaiak kaltetu gabe.

NC Series 2P etengailua serieko begizta batean kableatu al daiteke DC tentsio handiagoak kudeatzeko?

Bai. Zure sistemako tentsioak polo bakarreko kalifikazioa gainditzen badu, eroale positiboa bi poloetatik pasa dezakezu seriean (1. poloaren goiko aldean sartuz, 1. poloaren behetik 2. poloaren goialdera salto eginez eta 2. poloaren behealdetik irten). Honek tentsio osoa bi arku-ganbera bereizitan banatzen du, etengailuak tentsio orokor handiagoak segurtasunez kudeatzeko aukera emanez.

Nola hartu behar dute kontuan diseinu-ingeniariek kanpoko itxitura itxien barruan giro-bero handia?

Barne-zerrenda bimetalikoak fabrikako 30 °C-ko oinarrizko lerro estandarrean kalibratu dira. Aireztapenik gabeko kanpoko konbinazio-kutxa baten barruan muntatzen denean, non giroko beroak eta eguzki-argiak zuzeneko argiak barne-tenperaturak 55 °C-raino bultzatzen dituztenean, elementu bimetalikoak aurretiaz zabaltzen dira. Honek benetako irteera termikoa bere korronte nominalaren %83tik %85era gutxi gorabehera murrizten du. Eragozpenak saihesteko, ingeniariek hozte pasiboko erretenak integratu beharko lituzkete edo etengailuaren balorazioa handitu beharko lukete derating termikoen taula estandarrak aplikatuz.
