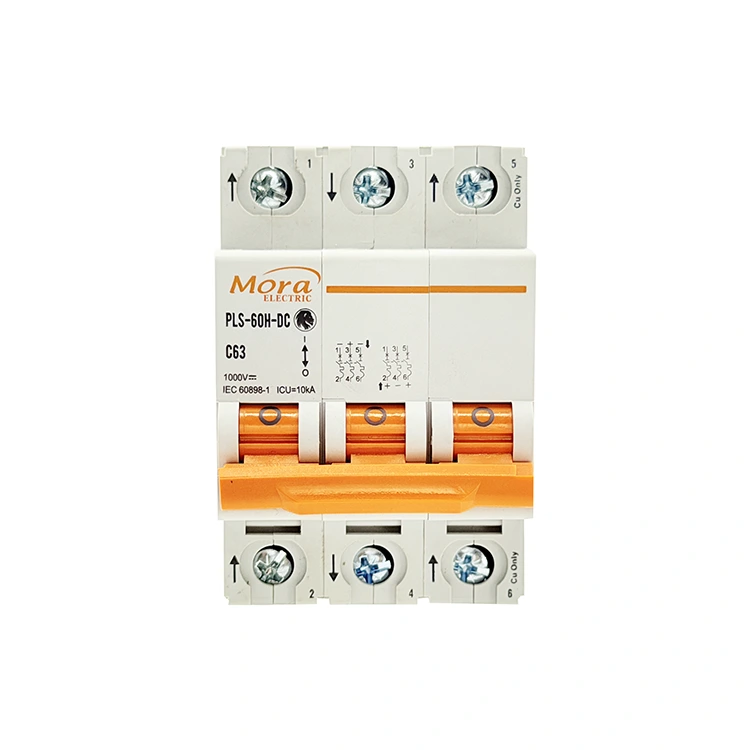

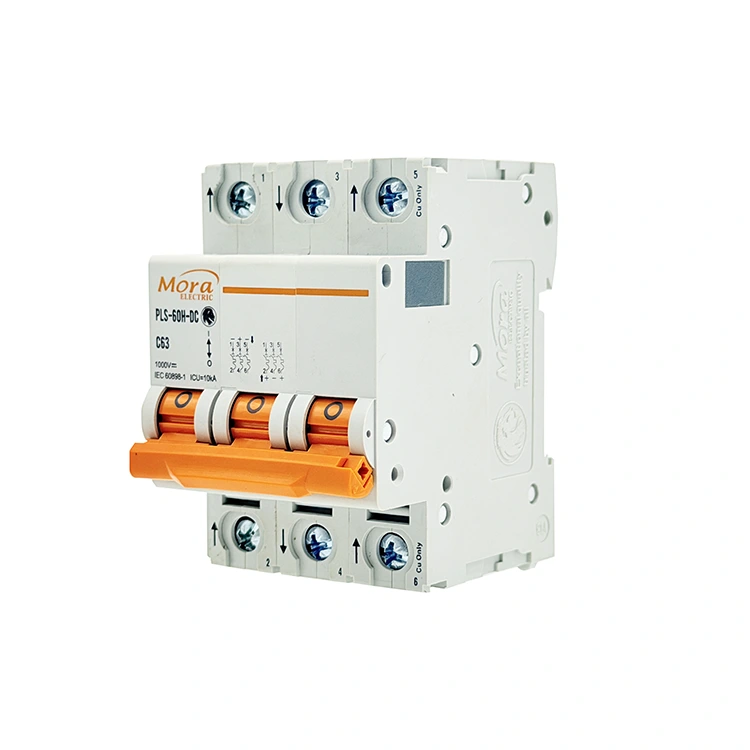

C65 3 poloko DC etengailua

Txinan C65 3 Pole DC Circuit Breaker ezarritako fabrika gisa funtzionatzen du, PUGAOk (Mora) 3 poloko etengailu elektriko malkartsuak eraikitzen ditu, tentsio handiko DC bide anitz aldi berean eteteko optimizatuta; 3P hausgailu honek osagaien kalibrazio automatizatua eta iman iraunkor hirukoitza arku itzaltzeko ganberak baliatzen ditu saretik kanpoko eta industria-zerbitzuen biltegiratze-eskaera espezializatuak kudeatzeko.

Non zabaltzen dute benetan ingeniariek 3P DC etengailu bat?

Eguzki-tentsio baxuko instalazio estandarrak normalean 250V edo 500V DC-ra mugatzen ditu, polo bakarreko edo bikoitzeko kableatuaren begiztak ahalbidetuz. Hala ere, eskala handiko eguzki-matrize komertzial industrialak, saretik kanpoko ustiategi-sistemak eta telekomunikazio-instalazio zentral handiak hedatzen diren heinean, sistema-ingeniariek diseinu-aukera ezberdinei aurre egiten diete, C65 3 Pole DC Circuit Breaker bezalako 3 polo konfigurazioa behar duten diseinu-aukera desberdinei aurre egiten diete.

750V DC Tentsio Handiko Serie Interkonexioa

Irteeraren eraginkortasuna maximizatzeko eta sistemaren linearen transmisio-galerak distantzia luzeetan mugatzeko, ingeniariek maiz aukeratzen dute eguzki-panelen kateak serie luzeko sekuentzia batean exekutatzeko. Pilatze honek zirkuitu irekiko tentsioak gidatzen ditu 750 V DC arte. Banakako etengailu-ganbera estandarrak 250 V-ko baloratzen direnez, 3P unitate batek eroale positiboa bi poloetatik lotzea ahalbidetzen die serie kableatu eredu batean eroale negatiboa hirugarren polotik bideratzen duen bitartean. Horrek estres elektrikoa berdin banatzen du hiru mikro-inguruneetan.

Hiru haridun DC sare flotagarriak

Zenbait industria-prozesatzeko konfigurazio astunek eta meatzaritza-garraio-ekipoek zentro-harritutako edo lurrerik gabeko DC banaketa topologia espezializatu bat erabiltzen dute (positiboa, negatiboa eta neutroa/lurrean erreferentzia-hariak). 3 poloko babes-etengailu batek korrontea garraiatzen duten hiru eroaleak aldi berean isolatzen ditu matxura batean, itzulerako korronte erratikoen potentziala moztuz.

Iturburu bikoitzeko bateriaren biltegiratze babeskopia isolatzea

Telekomunikazio kommutazio-nodo lokalizatuetan, 3 poloko hardware-txasis bakar bat konfiguratu daiteke zati-busaren antolamendua kudeatzeko, hala nola, sarrerako bateria-banku positibo bereizitako bi linea aldatzeko, partekatutako itzulera-lerro komun batekin batera. Honek panelen espazio-eskakizunak murrizten ditu espazio-muga duten ekipoen rack barruan.

Errendimendu-gaitasunak

Jarraian zehaztutako funtzionamendu-atalasak eta ingeniaritza-materialak zorrotz mantentzen dira gure kalitatea egiaztatzeko banku automatizatuetan:

Zer teknologiak eragozten dute barne kontaktuaren fusioa 750 V-tan?

1. Iman Iraunkorreko hirukoitza Arku Puztuaren Sistemak

Tentsio handiko korronte zuzeneko arkuek ez dute zero-korronte naturaleko egoera bat zeharkatzen, hots, tenperatura altuko plasma-kanal bati eutsi dezakete kobre-osagai estandarrak erraz urtzen dituen irekitze-kontaktuen artean. Hau konpontzeko, gure C65 3 Pole DC Circuit Breaker iman iraunkor independenteak sartzen ditu bere hiru polo indibidual bakoitzaren barruan. Iman hauek arkua uxatzen duen tokiko eremu magnetiko indartsu bat sortzen dute, fisikoki ukipen-kustunetatik urrunduz eta 9 plakako altzairuzko hozte-sare batera sartuz. Ekintza honek arkua zatitu eta itzaltzen du 5 milisegundoren barruan.

2. Lotura mekaniko sinkronikoa

Polo batek goi-tentsioko matxura batean irekitzea atzeratzen badu, gainerako poloak tentsio elektrikoaren pisua hartzen du, terminalen errekuntza eraginez. PUGAO (Mora) etengailu hauek hiru polo azpi-mekanismoak lotzen dituen barne lotura mekanikoko barra zurrun batekin eraikitzen ditu. Zirkuitu-laburren akatsak edozein polo bakarreko bobina magnetikoa abiarazten badu, bidaia arrunteko lotura-barrak hiru poloak aldi berean erortzera behartzen ditu, linea bakarreko energia-baldintza arriskutsuak saihestuz.

3. Zehaztasun Factory Spot-Soldadura Kontrola

Polo anitzeko etengailuen barruko terminal-erresistentziaren aldaketek korronteen banaketa irregularra eta banaketa-kutxen barruan kokatutako puntu beroak eragiten dituzte. Gure 5.000 metro koadroko fabrikazio-instalazioak arazo hau saihesten du mikro-haustura automatizatuen ekoizpen-lerro bat erabiliz. Puntzonatzeko eta puntu-soldatzeko makina automatizatuek barneko shunt-ak eta kobrezko kontaktu-multzoak posizio zehatzetan blokeatzen dituzte, hiru poloetan barne-erresistentzia-maila berdinak eskaintzen dituzte.

Eremu konplexuen arazoetarako arazoak konpontzeko gida

• C65 3 Pole DC Circuit Breaker etengailuaren heldulekua automatikoki berrezartzen da erdiko posiziora sistema hasierako abiaraztean.

Zergatik gertatzen da hau:Barneko blokeo mekanikoa jaisten da beheranzko zirkuitu labur bat dagoenean, edo serie positiboaren begizta kablea kontaktu negatiboko terminal batera gaizki kableatu denean, poloetan zehar labur-labur bat sortuz.

Nola konpondu:Potentzia-begizta nagusia erabat isolatu. Egiaztatu zure loop jumper konfigurazioa serie eskemarekin alderatuta. Erabili isolamendu-erresistentzia probatzaile bat beherako lerroetan hari laburrak edo isolamendu-hausteak aurkitzeko etengailua berriro pizten saiatu aurretik.

• Poloko ataka batek tenperatura igoera handia erakusten du ondoko terminal portuekin alderatuta

Zergatik gertatzen da hau:Ataka zehatz horretako terminal torlojua gutxitu egin zen eremua konfiguratzean, edo tunelaren besarkadako alanbreak modu irregularrean konprimitzen dira.

Nola konpondu:Itzali potentzia transmisioa. Kendu eroalea ataka berotik, ikuskatu kobrezko hariak arku-kalteak edo oxidazioak daudela, moztu eta kendu berriro kablea behar izanez gero, sartu berriro eta erabili kalibratutako torloju-giltza bat torlojua 2,5 Nm-ra estutzeko.

Ingeniaritza eta Aplikazioen Ohiko Orriak

Zergatik 3P DC etengailu batek tentsio handiagoak maneiatu ditzake serieko begizta konfigurazioan kableatzen denean?

Miniaturazko etengailu baten polo independente bakoitza 250V DC arte segurtasunez itzaltzeko diseinatuta dago akatsen baldintzetan. Inbertsorera irten baino lehen korronte positiboaren bidea kaskatuz bi polo indibidualetan zehar, arku-gertaera batean zehar kontaktuen tentsio-tentsio osoa 500V-tik 250V-ra banatzen da ganbera bakoitzeko, sistemak tentsio orokor handiagoak erraz kudeatzeko aukera emanez.

Zeintzuk dira begizta positiboaren jumpera saltatzeak eta hiru eguzki-kate indibidual bereiziak hiru poloetatik zehar kableatzeak?

Hiru kate independente exekutatzen badituzu etengailu bakarreko txasis batean elkarrekin lotu gabe, kate bakoitzaren gehienezko tentsio-kalifikazioa 250 V DC-tik behera geratu behar da. Edozein kate indibidualak atalase hori gainditzen badu eta akatsen bat izaten badu, bere polo bakarreko ganberak ondoriozko tentsio handiko arkua itzaltzeko behar den tentsioa zatitzeko gaitasunik ez du izango, eta, ondorioz, barruko etxebizitza suntsitzen da.

Nola eragiten dio eguzki-erradiazio handiarekiko etengabeko esposizioak konbinatzaile itxi baten barruko banda bimetalikoen kalibrazioari?

Gure zerrenda bimetalikoak 30 °C-ko fabrikako oinarri kontrolatuan kalibratu dira. Aireztapenik gabeko kanpoko konbinazio-kutxa batean sartuta, non eguzki-beroak barne-giro-baldintzak 55 °C-raino bultzatzen dituenean, C65 3 Polo DC disjuntorearen barruko banda bimetalikoak goiztiar hedatzen dira. Honek gainkarga termikoaren benetako abiarazte puntua bere korronte nominalaren %83tik %85era jaisten du. Horri aurre egiteko, ingeniariek hozte pasiboko erretenak integratu beharko lituzkete edo etengailuaren kalifikazioa handitu beharko lukete sistemaren hasierako diseinu-fasean.
