40A 63A Gain eta azpiko babeslea

Pugao 40A 63A Gain eta azpiko babesleaSegurtasun elektrikoko gailu espezializatu bat da, zirkuituak eta konektatutako aparatuak tentsio ezegonkortasunetik babesteko diseinatua. 220VAC/230VAC sistemetarako (50/60Hz) estandarrentzako baloratua, errailetan muntatutako unitate honek lineako tentsioa etengabe kontrolatzen du.

Elektrizitate-hornidura automatikoki deskonektatzen du tentsio-mailak atalase seguruak gainditzen dituenean (gain-tentsioa) edo oso baxua jaisten denean (gutxi-tentsioa), motorrak, zirkuitu-plakak eta kableatuak kalteak saihestuz. -20 °C eta +55 °C arteko tenperaturan funtzionatzeko gai den diseinu sendoarekin, errendimendu fidagarria bermatzen du hainbat ingurunetan.

Funtzionamendu-printzipioa

40A 63A Gain eta azpiko babeslea-en funtzionamendu printzipioa tentsio-datuen jarraipena da. Honek, adibidez, sentsoreen, kontrol-unitateen, erreleen eta beste baldintza batzuen detekzioa eta monitorizazioa barne hartzen ditu.

Sentsorea: tentsio-maila denbora errealean kontrolatu daiteke. Tentsioa aurrez ezarritako atalasea gainditzen edo azpitik jaisten bada, sentsoreak seinale bat bidaltzen dio kontrol-unitatera, prozesua martxan jartzera bultzatuz.

Kontrol-unitatea: sentsorearen seinaleak jaso ditzake eta tentsioa anormala den zehaztuko du. Tentsioa altuegia edo baxuegia dela aitortzen bada, kontrol-unitateak babes-neurriak aktibatuko ditu.

Errelea: Kontrol unitateak agindutakoan, erreleak zirkuitua azkar irekiko du ekipoak kalteetatik babesteko eta sua saihesteko.

Ekipoen Babesa

Makineria sentikorrak potentzia egonkorra behar du behar bezala funtzionatzeko. The40A 63A Gain eta azpiko babesleaoso erabilia da babesteko:

• Ekipamendu medikoa:Diagnostiko-tresna kritikoak potentzia-puntuek kalterik ez dutela ziurtatzea.
• Tresneria:Tentsio koherentean oinarritzen diren kontrol-sistemen eta sentsoreen zehaztasuna mantentzea.

Industria/Komertzial kargak

Aplikazio astunetarako, gailuak korronte altua eskaintzen du karga elektriko garrantzitsuak kudeatzeko:

• 40A balorazioa:Argiztapen-zirkuitu komertzialetarako eta bulegoko ekipamendu txikiagoetarako egokia.
• 63A balorazioa:Aproposa industria-banaketa-tauletarako, pisu handiko motorretarako eta korronte-ahalmen handiagoa behar den potentzia-jario nagusietarako.

Babes mota eta mekanismoa

The40A 63A Gain eta azpiko babesleaSentsoreak eta erreleak dituen kontrol sistema adimenduna erabiltzen du potentzia-segurtasuna kudeatzeko:

• Gain-tentsioaren babesa:Tentsioaren bat-bateko igoerak hautematen ditu (adibidez, linea neutroaren deskonexioa) eta potentzia mozten du sute arriskuak eta isolamenduaren zahartzea ekiditeko.
• Tentsio azpiko babesa:Motorrak gehiegi berotzea eta geldiaraztea eragin dezaketen tentsio-jaitsierak identifikatzen ditu, karga deskonektatuz erretzea ekiditeko.
• Berreskuratze automatikoa:Tentsioa tarte egonkor batera itzultzen denean, unitateak automatikoki berriro itxi dezake zirkuitua, eskuzko esku-hartzearen beharra murriztuz eta etengabeko funtzionamendua bermatuz.

Abantailak

Denbora errealeko tentsioaren monitorizazioa eta deskonexio azkarra: 40A 63A Over and Under Protector-ek etengabe kontrolatuko du lineako tentsioa egunero, ezarritako atalasea gainditzen denean, hala nola gain-tentsioa edo azpi-tentsioa, babesleak elikadura-hornidura moztuko du, tentsio altua edo tentsio baxua dela-eta etxetresna elektrikoak etengabe hondatzea saihestuz.

Etxetresna elektrikoen bizitza luzatzea: epe luzerako tentsio-ingurune egonkorra bada, osagai elektronikoak murriztuko ditu kalteak eta zahartzeak eragindako tentsio-kolpeak direla eta, elikadura-hornidura egonkortu eta gorabeherak murrizteko, ekipoen bizitza orokorra luzatzeko.

Babestu ekipoak: hala nola, ordenagailuek, ekipo medikoek, tresneria eta kontrol sistemek tentsio handiko zehaztasuna behar dute. Tentsio anormala hautematen bada, elikadura-hornidura moztuko da ekipoaren datuak gal ez daitezen.

Segurtasun- eta babes-errendimendu handia: tentsioaren bat-bateko igoerak hariak gainberotzea, zirkuitu laburra edo sutea ekar dezakeenean, 40A 63A Over and Under Protector-ek elikadura-hornidura garaiz mozten du gain-tentsioa dagoen unean, sute elektrikoen arriskua murrizten du eta elektrizitatearen segurtasuna hobetzen du.

Ohiko galderak

Nola doitzen ditut tentsio-mugak?

Unitateak doikuntza erregulagarriak ditu, eta tentsio handieneko eta azpiko tentsioaren atalaseak kalibratzeko aukera ematen dizu, konektatutako etxetresna elektrikoen eskakizun espezifikoetara egokitzeko.

Zer da "berreskuratze automatikoa" funtzioa?

Matxura bat garbitu eta tentsioa eremu segurura itzuli ondoren, 40A 63A Over and Under Protector-ek energia automatikoki berrezarri dezake, eskuzko berrezartzeko beharra murriztuz eta jarraitutasuna bermatuz.

Zein da 40A eta 63Aren arteko aldea?

Honek korronte nominalaren ahalmenari egiten dio erreferentzia. 63A modelo batek 40A modelo batek baino karga elektriko handiagoa maneia dezake (aparatu gehiago). Aukeratu konektatutako karga osoaren arabera.

Horrek babesten al du tximisten gorakadetatik?

Gailu hau gain-tentsio/azpitik babesteko diseinatuta dago. Zuzeneko tximisten aurkako segurtasun osoa lortzeko, babes hau erabiltzea gomendatzen da Surge Babeserako Gailu (SPD) batera.

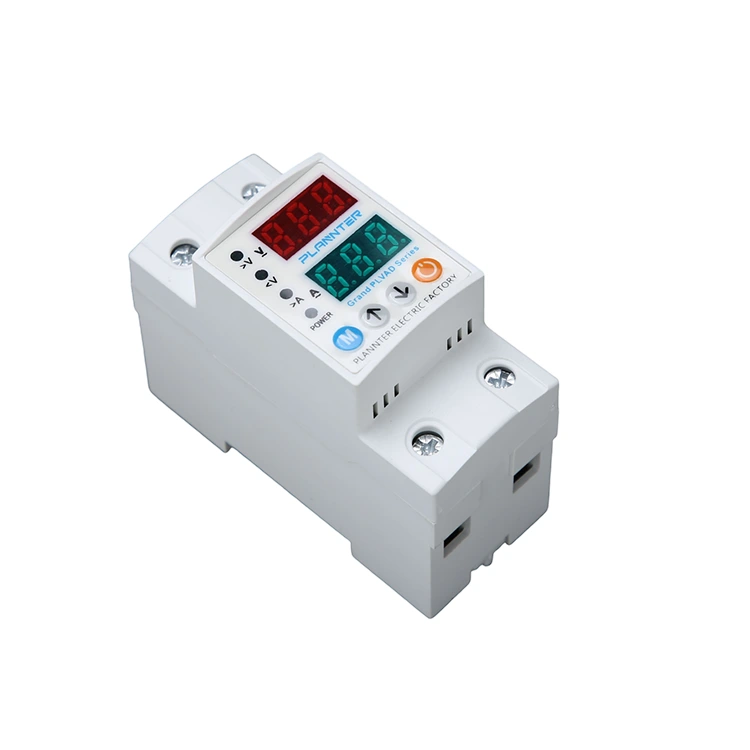

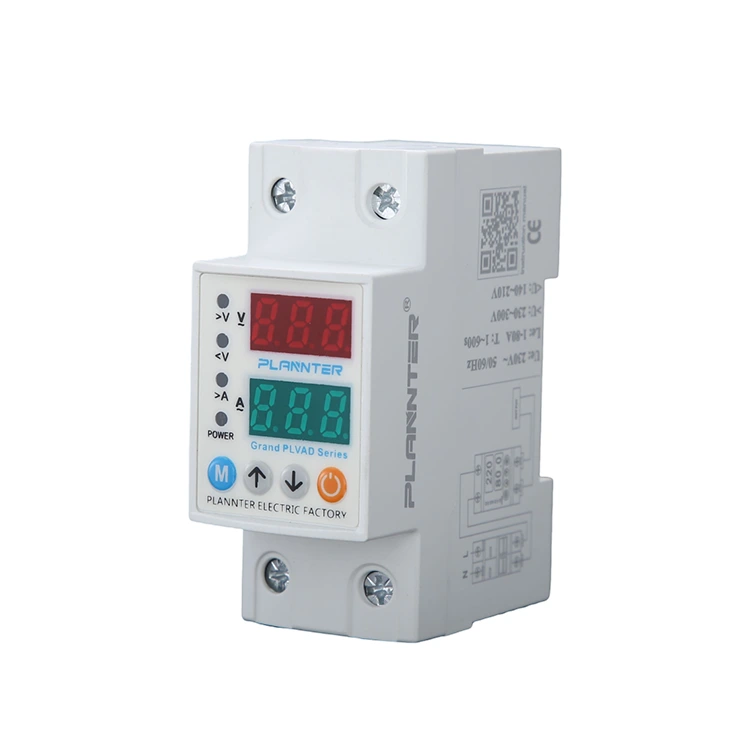

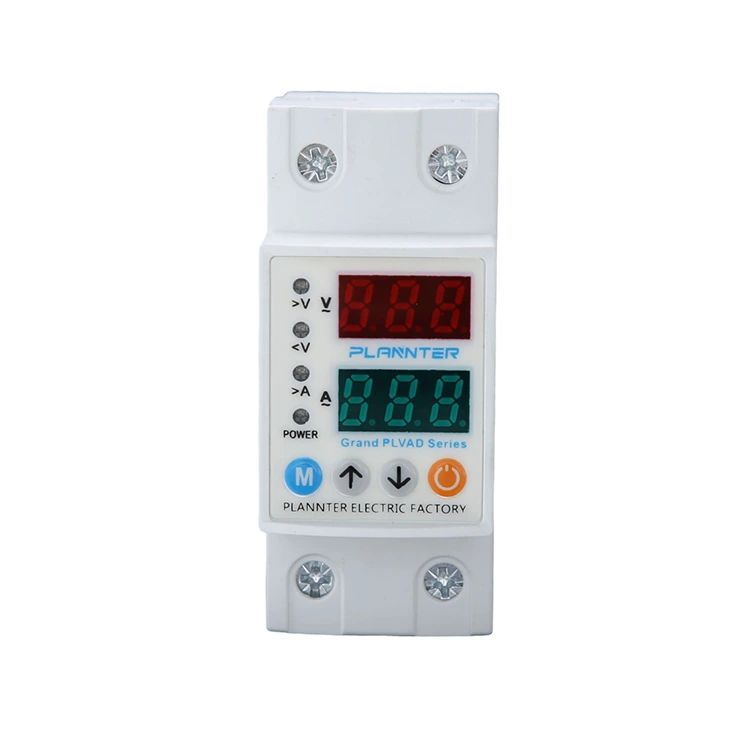

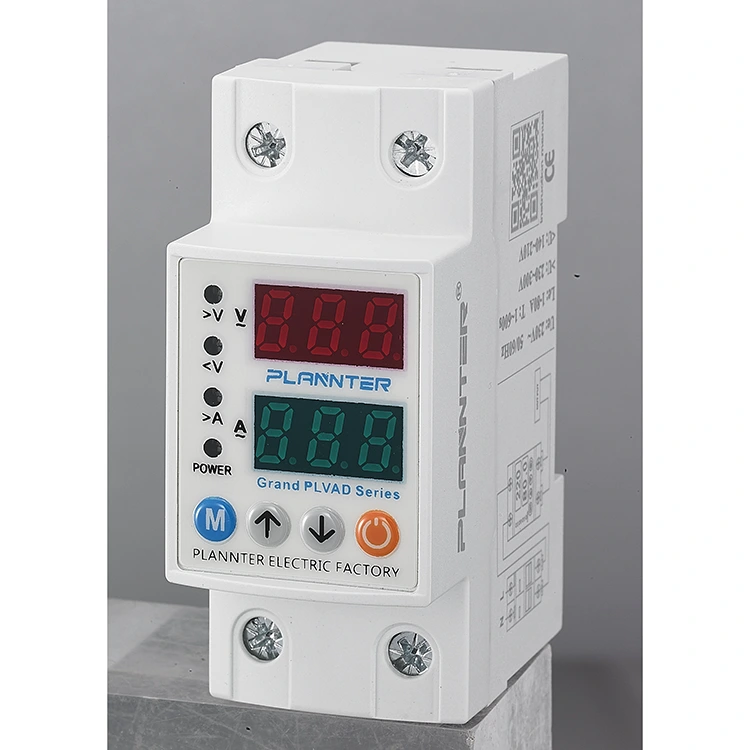

Pantaila eta botoiak

1 - EZAR botoia: Botoi hau Korronte gehiegizko balioak eta tentsio altua/baxua ezarpenaren balioak eta erroreak ezarri/aldatu ondoren gordetzeko erabiltzen da.

itxaron denbora.

2 - GORA Botoia: handitu behar den balioa.

3 - Behera botoia: murriztu behar den balioa.

4 - Eskuzko pizteko/desaktibatzeko botoia: Gailuaren irteera eskuz aktibatzeko edo itzaltzeko erabiltzen da. Irteera itzalita dagoenean, pantailak "OFF" bistaratuko du eta gailuak ezin izango du berrezartze automatikorik egin. Sakatu berriro botoia gailua berriro aktibatzeko eta funtzionamendu normala berresteko (baldin eta matxurarik ez badago).

5 - Uneko bistaratzea

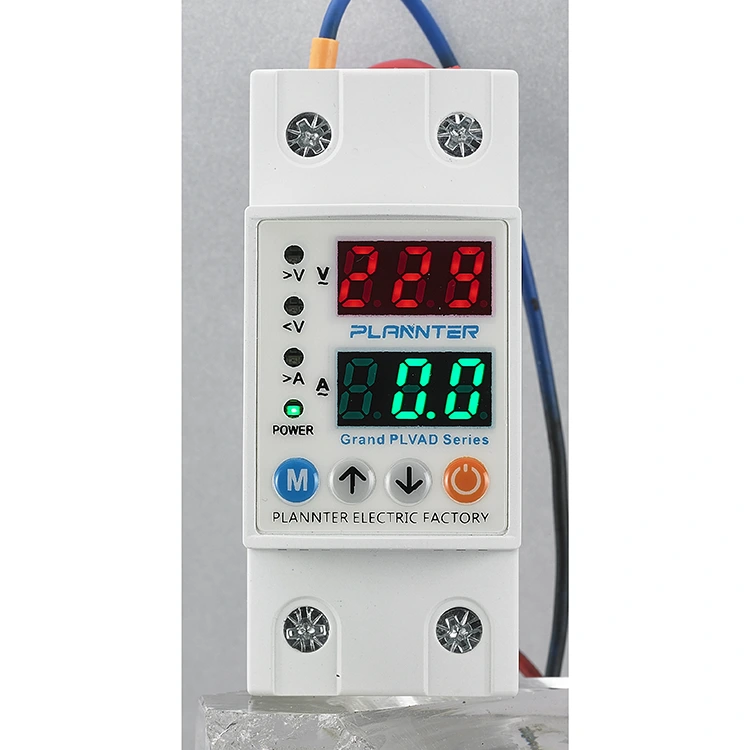

1. pantaila-taldea: funtzionamendu arruntean, pantaila honek sarrerako (sarearen) tentsioaren balioa erakusten du. Pantaila etengabe argitzen da matxurarik ez dagoenean eta keinu egingo du tentsio altuko edo baxuko errore bat gertatzen bada. Programazioan zehar, pantailak ezartzen ari diren parametroen balio garrantzitsuak adierazten ditu, hala nola, gainkorrontea, tentsio altuko/baxuko atalaseak, akatsen atzerapena eta berrezartzeko atzerapen-denborak.

6 - Tentsioaren bistaratzea

2. pantaila-taldea: funtzionamendu arruntean, atal honek uneko balioa erakusten du. Pantaila etengabe piztuta geratzen da sistema normaltasunez funtzionatzen duenean eta keinu egiten du korronte gehiegizko akatsen bat izanez gero. Programazio prozesuan, dagokion programa-parametroaren zenbakizko balioa bistaratzen du.

7 - LED adierazleak:

A>: Pizten da korronte-matxura bat hautematen denean.

V>: Pizten da goi-tentsioko matxura gertatzen denean.

V<: tentsio baxuko matxura gertatzen denean pizten da.

Out: gailua irteera funtzionatzen hasten denean pizten da.

Konexio-diagrama

Sareko neutro eta faseko hariak gailuan "Sarrera" gisa markatutako "N" eta "L" terminaletara konektatu behar dira.

Gain-tentsiotik edo azpitik babestu nahi diren ekipoen neutro- eta fase-hariak gailuaren "Irteera" ataleko "N" eta "L" terminaletara konektatu behar dira.

Neurriak
