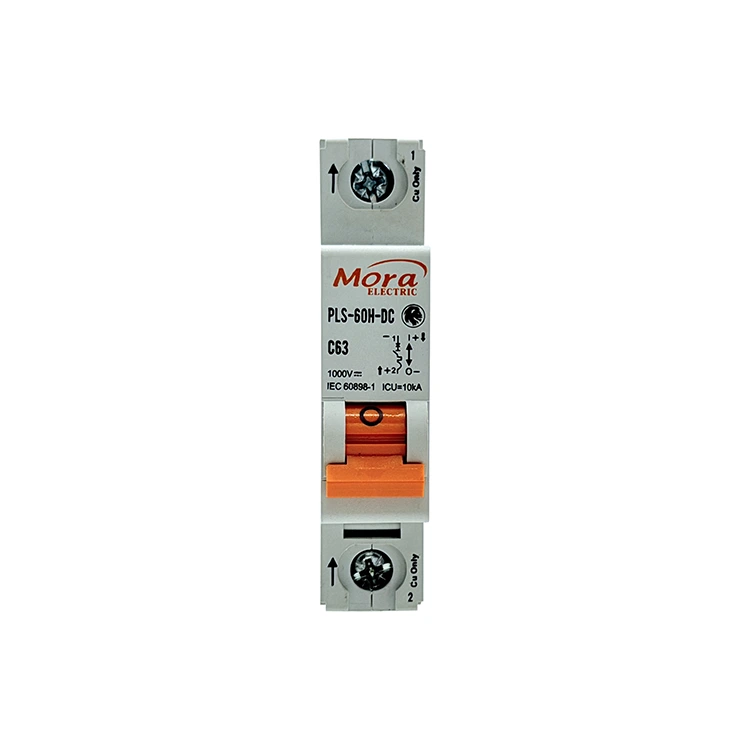

C65 1 poloko DC etengailua

PUGAO (marka: Mora) C65 1 Pole DC Circuit Breaker fabrika espezializatu gisa funtzionatzen du Txinan, eta DC aplikazioetarako bereziki diseinatutako polo bakarreko etengailu astunak hornitzen ditu; gure 1P etengailu magnetiko-termikoek iman iraunkorreko arku-itzaltzeko sistema bat dauka eguzki-kateetan eta telekomunikazio-sareetan kontaktuen erretzea ezabatzeko.

Definizio teknikoa eta aplikazio praktikoak

C65 1 Pole DC Circuit Breaker etengailu mekaniko bat da fase bakarreko DC begiztak babesteko diseinatuta. Korronte alternoko (AC) lineak ez bezala, korronte korrontearen begizta batek zero-gurutzatze puntu naturalik ez du. Kontaktuak kargapean irekitzen direnean, sortzen den arku elektrikoa etengabea eta oso egonkorra da.

Gure polo bakarreko etengailuak DC zirkuitu baten errail positiboa isolatzen du, indar mekaniko zuzendua eta azelerazio magnetikoa erabiliz matxurak hausteko sistema osoan kalte termikoak eragin aurretik.

Eguzki Sistema Fotovoltaikoak

Eguzki-matrize bizitegietan eta komertzialetan, panel indibidualen kateek DC tentsio jarraituak ateratzen dituzte. Etengailu hau irteerako geruzan konbinatzaile-kutxetan instalatuta dago (12V-tik 250V-ra DC bitartekoa). Banakako kateak isolatzen ditu, alderantzizko korronte-matxurak edo kable-laburrak eguzki-matricean zehar zabaltzea saihestuz.

Telekomunikazio Datu Zentroak eta UPS Sistemak

Komunikazio-hardware modernoak 48V-tik 110V-ko DC bateriaren babeskopia-sistemetan funtzionatzen du. C65 1 Pole DC Circuit Breaker-ek banakako ekipamendu-rackentzako babes egokia eskaintzen du, tokiko osagaien akatsak isolatuz ondoko sare-sistemetako potentzia eten gabe.

Automatizazio Industriala

Lokalizatutako DC kontrol-begizta industrialak, materialak manipulatzeko sistemek eta ibilgailu elektrikoen barneko bateriak kudeatzeko zirkuituek polo bakarreko etengailuak erabiltzen dituzte kargatzeko moduluen eta lehen mailako bateriaren biltegiaren artean energia-eremu bereiziak eta isolatuak ezartzeko.

Zehaztapen Teknikoak

Hurrengo matrizeak gure kalitate-kontroleko proba-bankuetan egiaztatutako funtzionamendu-muga estandarizatuak eta material-konposizioak zehazten ditu:

Oinarrizko abantaila teknikoak

1. 5 milisegundoko arku magnetikoa itzaltzea

Korronte zuzeneko arkuek kobrezko kontaktuak suntsitu ditzakete segundo baten zati batean, egiaztatu gabe utziz gero. Hori konpontzeko, gure C65 1 Pole DC Circuit Breaker barne bi iman iraunkor sartzen ditu. Matxura bat gertatzen denean eta kontaktuak bereizten direnean, eremu magnetikoak arkua ukipen gainazaletatik urruntzen du eta 9 plakako altzairuzko hozte-sare batera eramaten du. Sareak zatitu, hoztu eta itzaltzen du arkua 5 milisegundoren buruan, ukipen-azalen higadura gutxituz.

2. Zehaztasun handiko Gainkarga Bimetalikoen Kontrola

Gainkarga etengabeek alanbreen isolamendua pixkanaka degradatzen dute, sute arrisku larria sortuz. PUGAO (Mora) kalibratutako bimetaliko zerrendak erabiltzen ditu loturiko bi metalez osatutako hedapen termiko-abiadura desberdinak dituztenak. Etengabeko gehiegizko korronteek banda berotzen dute, aurreikusteko modukoa okertu eta abiaraztearen palanka abiarazten du. Konfigurazio mekaniko honek abiarazte-puntu laburrak eragindako bidaia faltsuak saihesten ditu, benetako gainkargak diren bitartean isolamendu fidagarria bermatzen du.

3. Puntu-soldadura automatizatua

Eskuzko barne-muntaketak konexio-erresistentzia aldakorrak eta abiarazte puntu ez-koherenteak ekar ditzake. Gure produkzio-instalazioak muntaketa-lerro automatizatu bat erabiltzen du puntu-soldadura-unitate automatizatuz hornituta. Kobrezko barneko shunt-ak eta abiarazte-mekanismoak posizio zehatzetan finkatuz, barne-erresistentzia uniformea ​​bermatzen dugu produkzio-prozesu guztietan, banaketa-armairuen barruko gainberotze lokalizatua saihestuz.

Eremu-instalazioa

1. Isolatu elikadura iturria:Segurtasun Konfigurazioa. Ireki eguzki-deskonektatzeko etengailu nagusia edo bateriaren isolamendu-blokea ibaian gora. Erabili multimetro digital kalibratu bat sarrerako linean 0V dagoela egiaztatzeko C65 1 Pole DC Circuit Breaker hardwarea muntatu aurretik.

2. Lotu DIN errailean:Itxituraren Batzarra. Lotu hausgailuaren oinarria 35 mm-ko DIN errail estandar batean. Ziurtatu goiko zein beheko malgukidun atxikipen-klipak posizioan finkatuta daudela, aldagaiaren heldulekua maneiatzen duzunean mugimendua saihestuz.

3. Lerrokatu polaritate-adierazleak:Urrats Kritikoa. DC etengailuak norabideak dira. Kokatu (+) eta (-) adierazleak terminaleko ataken ondoan zigilatuta. Sarrerako hornidura-hari positiboa izendatutako sarrerako terminal positiboan sartu behar da. Kableatu hori alderantziz eginez gero, barne-imanek arku elektrikoa hozte sarean sartzea eragozten du.

4. Momentu eroaleen terminalak:Azken Egiaztapena. Sartu garbi-garbi kendutako kobrezko eroaleak tuneleko terminaletan. Erabili kalibratutako torloju-torloju bat terminaleko torlojuak 2,0-2,5 Nm-ra estutzeko. Konexio solteek beroketa lokalizatua eta etenaldi termikoa goiztiarra eragiten dute.

Teknikoa eta Ingeniaritza Ohiko galderak

Zergatik ezin da DC etengailu hau ezin da erabili AC banaketa-lerro estandar batean?

Barne-arkua kentzeko sistema norabide-iman iraunkorretan oinarritzen da. AC sistema batean, korronteak etengabe txandakatzen du norabidea 50 edo 60 aldiz segundoko. Korronte alterno honek arkua kanporantz behartzen du plastikozko karkasarantz barrurantz beharrean altzairuzko hozte-sarera sartu, eta oskolaren hutsegite katastrofikoa eragiten du.

Zerk eragiten du DC etengailu bat okertzea edo urtzea, kablearen polaritatea ustekabean alderantzikatzen bada eremuan instalatzean?

Polaritatea alderantzikatzen denean, barruko eremu magnetikoak arku elektrikoa hozte saretik urruntzen du eta zilarrezko aleazioko kontaktuen gainean zuzenean eusten du. Harrapatutako arkuak 1.000 °C-tik gorako tenperatura lokalizatuak sortzen ditu, barne-mekanismoak eta PA66 polimeroaren karkasa urtuz, segurtasunez itzali beharrean.

Nola aldatzen du konbinazio-kutxa itxi baten barruan funtzionamendu-tenperaturak abiarazte termikoaren atalasea?

Gure zerrenda bimetalikoak 30 °C-ko oinarrizko giro-tenperaturarako kalibratuta daude. Zigilatutako banaketa-kutxa baten barrualdea 50 °C-ra iristen bada eguzki-argia zuzenaren ondorioz, C65 1 Pole DC Circuit Breaker-aren barruko banda bimetalikoa aurrez berotzen da, eta bere korronte nominalaren % 85 eta % 90 gutxi gorabehera ibiltzea eragiten du. Tenperatura altuko inguruneetarako, karga gutxitzea edo hautapen-parametroa gorantz doitzea gomendatzen dugu.
