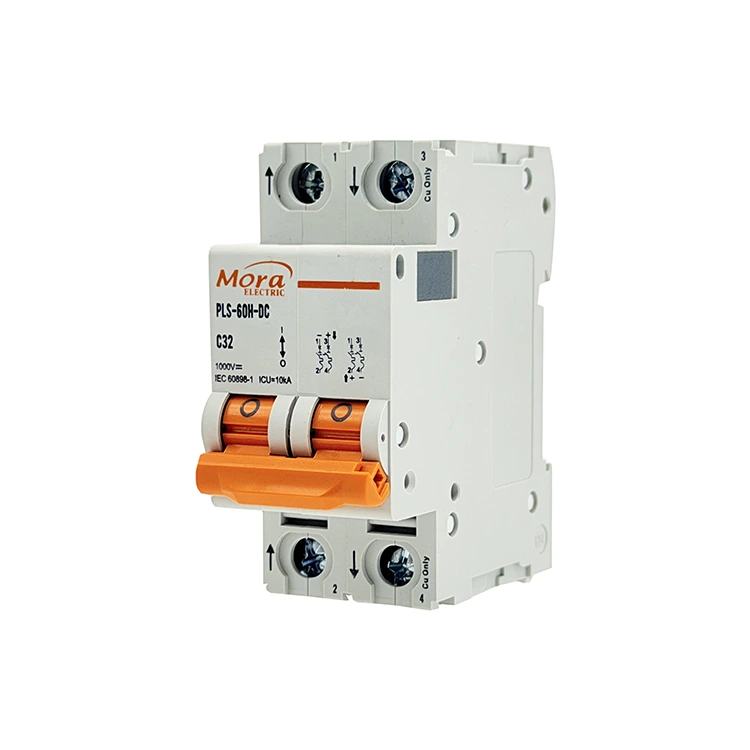

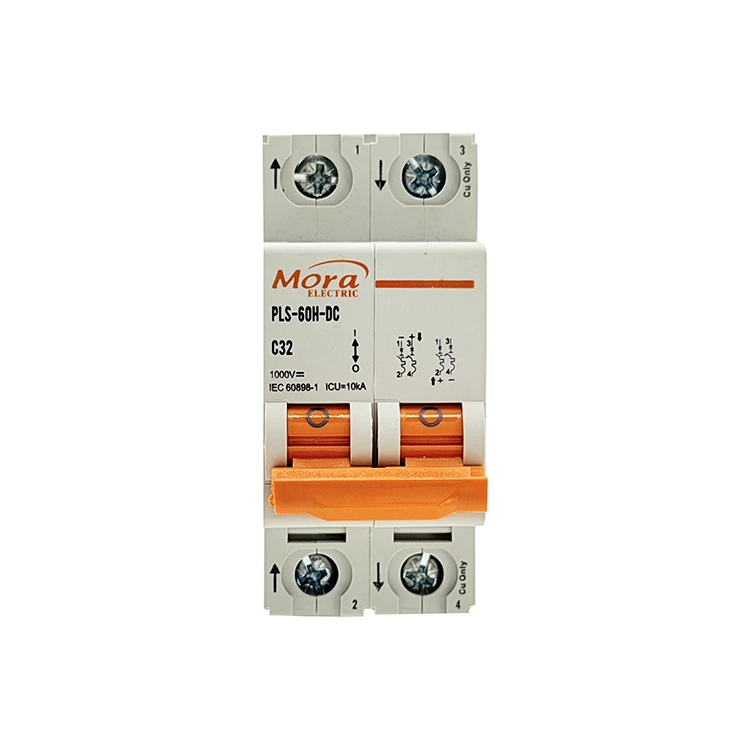

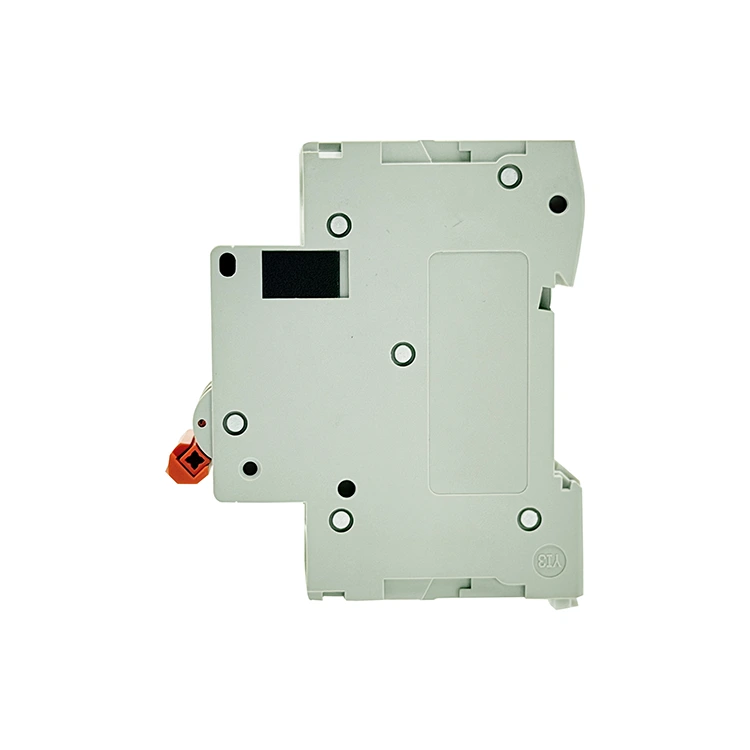

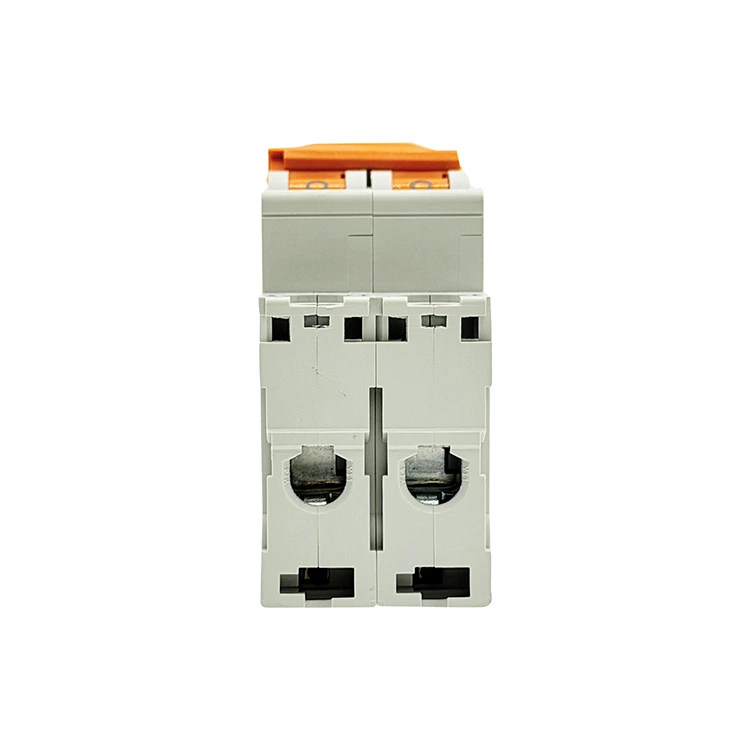

C65 2 poloko DC etengailua

Txinan oinarritutako C65 2 Pole DC Circuit Breaker fabrika fidagarria denez, PUGAOk (Mora) polo anitzeko tentsio baxuko etengailuak fabrikatzen ditu linea positiboak eta negatiboak aldi berean hausteko; 2P etengailu magnetiko-magnetiko honek puntu-soldadura automatizatuan eta gaitasun handiko arku magnetiko biko ganberetan oinarritzen da telekomunikazio eta fotovoltaiko eskakizun zorrotzak kudeatzeko.

Definizio Teknikoa

C65 2 Pole DC Circuit Breaker segurtasun gailu elektromekaniko integratu bat da, 500 V-rainoko tentsio zuzeneko korronte zuzeneko (DC) begiztak kudeatzeko eta eteteko eraikia. Polo bakarreko alternatibek linea baten alde bat bakarrik eteten duten bitartean, 2 poloko konfigurazio batek eroale positiboak eta negatiboak aldi berean maneiatzen ditu. Linea bikoitzeko eten honek isolamendu galvaniko osoa eskaintzen du eta funtsezkoa da lurrerik gabeko sare flotagarrietarako.

Gure 2P miniaturazko etengailuak bi polo independente lotzen ditu barne-bidaia komuneko mekanismo batekin. Poloren batek matxura bat hautematen badu, bi lineak berehala irekitzen dira, gainerako eroalean tentsioa atzera botatzea saihestuz.

500V-ko eguzki-sistema fotovoltaiko flotatzaileak

Inbertsorearen eraginkortasuna maximizatzeko sistemaren tentsioa igotzen den eguzki-matrizeetan, linea negatiboa lurreratzea ezinezkoa da askotan. C65 2 Pole DC Circuit Breaker PV kate baten irteera positibo eta negatiboetara kableatzen da. Bi polaritateak isolatuta, guztiz kentzen ditu lurrerako potentzial-arriskuak eguneko mantentze-lanetan.

Edukiera handiko bateriak energia biltegiratzeko sistemak

Baterien banku industrialak eta saretik kanpoko eguzki biltegiratze konfigurazioek sarritan 120V-tik 400V-ko DC konfigurazioetan funtzionatzen dute. Polo bakarreko gailu batek ezin du segurtasunez garbitu zirkuitu hauetan lur biko matxura bat. 2 poloko sistema hau ezartzeak bermatzen du bateriaren itxiturako edozein lekutan zirkuitu laburrek itzaltze garbi eta integrala eragiten dutela.

Ibilgailu elektrikoen karga azkarreko azpiegiturak

Karga azkarreko estazio komertzialek tentsio handiko DC bideak erabiltzen dituzte energia ibilgailuen baterietara transferitzeko. Etengailu honek barneko zuzengailuaren azpi-zirkuituaren eta hornidura-kable nagusiaren arteko isolamendu lokaleko kontrol-puntu gisa jokatzen du, zerbitzu-teknikariei linea elektriko guztiak aldi berean mozteko metodo mekaniko bat emanez.

Zehaztapen Teknikoak

Behean zerrendatzen diren errendimendu-mugak eta lehengaiak gure produkzio solairuko proba automatikoen bidez egiaztatzen dira:

C65 2 polo DC etengailuaren abantaila teknikoak

1. Polo bikoitzeko Bidaiaren Lotura Sinkronikoa

Trenbide batean goi-tentsioko zirkuitu labur bat gertatzen denean, tentsio-puntu asimetriko batek zure inbertsoreak edo datu-zerbitzariak kalte ditzake. Gure C65 2 Pole DC Circuit Breaker-ek barne-polo mekaniko bat dauka barne-poloak lotzen dituena. Zirkuitu labur bat errail positiboan soilik gertatzen bada ere, barne-loturak mekanikoki bi poloak irekitzera behartzen ditu 5 milisegundoren barruan, azpizirkuitu osotik arrisku-bektore potentzialak kenduz.

2. Serie-Konektatuta Iman Iraunkorrak Arku Itzaltzea

DC tentsio altuagoek arku elektriko luzeagoak eta biziagoak sortzen dituzte kontaktuak bereizten direnean. Horri aurre egiteko, gure 2P etengailuak korronte-bidea bideratzen du seriean dauden bi arku-ganbera ezberdinen bidez. Ganbera bakoitzak iman iraunkor integratuak ditu, indar elektromagnetikoa erabiltzen dutenak arkua luzatzeko eta 9 plakako altzairuzko hozte-saretara bultzatzeko. Ganbera bikoitzeko diseinu honek arku tentsioa zatitzen du, 500V DC energia polo bakarreko diseinua baino azkarrago itzaltzen du.

3. Fabrikazio Automatizatua eta Kalibrazio Koherentea

Barne-muntaiaren aldaketek zutoin bat bestearen atzean gelditzea eragin dezakete bidaia-gertaera batean, lerroen desoreka iragankorrak sortuz. PUGAOk (Mora) giza aldagai hau ezabatzen du gure miniaturazko etengailuetarako guztiz automatizatutako produkzio-lerro bat erabiliz. Puntzonaketa, puntu-soldadura eta barne osagaien kokatzea makineria automatizatuz kudeatzen dira, barne-erresistentzia berdinak eta denbora mekaniko sinkronoa bermatuz bi poloetan.

Diagnostiko Eremu Ohiko Soluzioak

• Etengailua berehala aktibatzen da 'ON' posizioan jartzen denean Arrazoiaren kausa: zuzeneko labur-labur bat dago beheranzko banaketa-hari positibo eta negatiboen artean, edo lurrerako matxura bat gertatu da lurrerik gabeko sistema batean. Irtenbidea: etengailua isolatu. Erabili isolamendu-erresistentzia probatzaile bat (megohmetroa) beherako kableatuaren arnesean eroale laburrak edo isolamendu-jaka hautsiak aurkitzeko. Ziurtatu korronte jarraitu osoa ez dela nominala gainditzen.

• Lokalizatutako urtzea edo kiskaltzea agertzen da terminal portu batean Arrazoiaren kausa: terminaleko torlojua ez zen gomendatutako parean estutu instalazioan, edo alanbre-tamaina desegokiek kobrezko hariak askatzea eragin zuten. Irtenbidea: moztu kableen mutur kiskaria edo oxidatua. Berriz kendu isolamendua, sartu hari-nukleo garbia guztiz tunel-motako terminal-besorrean eta erabili kalibratutako tresna bat torlojua 2,5 Nm-ra estutzeko.

Ohiko galdera teknikoak

Zergatik erabili behar du 500V DC sistema batek 2 poloko etengailu bat, bi polo bakarreko etengailu bat elkarren artean kableatu beharrean?

Polo bakarreko etengailu independenteek barne lotura mekanikorik ez dute. Matxura bat gertatzen bada, etengailu batek milisegundo baten zati bat ireki dezake bestearen aurretik, edo baliteke batek huts egitea erabat. Horrek kontrako erraila guztiz energizatuta uzten du eta sisteman atzera-elikadura-tentsioa uzten du, zerbitzu-langileak arriskuan jarriz eta ekipoen kalteak eraginez.

Zer gertatzen da arku biko ganberen barruan sartzen diren lerro positiboak eta negatiboak gurutzatuta badaude?

Gurutze-kableatzeak korronte-begiztaren norabidea aldatzen du barne osagaien bidez. Kontaktuak hausten direnean, barneko iman iraunkorrek arku elektrikoa beherantz tiratuko dute blokeo mekanikoen mekanismoetara, altzairuzko hozte-sareetan gora bultzatu beharrean. Harrapatutako arkuak azkar urtuko ditu barne osagaiak eta PA66 kanpoko karkasa.

Nola eragiten dio kanpoko eguzki-konbinagailuen barruko giro-bero handiak bi poloko gailu honen errendimenduari?

Gure gainkarga termiko bimetalikoko elementuak 30 °C-ko oinarrizko lerro estandar batera kalibratuta daude. Kutxaren aireztapen eskasak giroko beroarekin konbinatuta barne-tenperaturak 55 °C-ra bultzatzen baditu, C65 2 Pole DC Circuit Breaker barruko elementuak aurreikusi baino lehen zabaltzen dira. Honek bidaia termikoen atalase eraginkorra bere izen-plakaren balio nominalaren % 83ra aldatzen du gutxi gorabehera, eta horrek aireztapen aktiboa edo xede-karga murriztu behar du.
