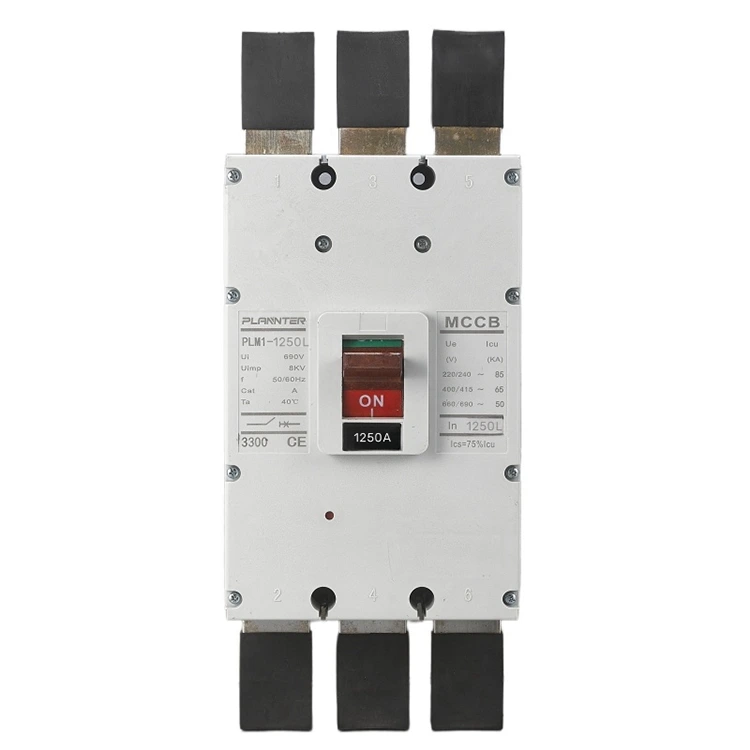

690 V AC-ko kaxa-hauslea

Zer da AC 690V Molded Case Breaker?

An690 V AC-ko kaxa-hausleaZirkuitu elektrikoak gainkarga, zirkuitu labur eta akatsetatik babesteko diseinatutako goi-tentsioko babes-gailu bat da. 400 V-ko etengailu estandarrak ez bezala, unitate hau tentsio-maila handiagoak kudeatzeko diseinatuta dago, eta ezin hobea da kableen tamaina murrizteko eta industria-aplikazio astunetan eta merkataritza-aplikazio handietan energia-eraginkortasuna hobetzeko.

Produktuaren zehaztapena

Funtsezko Ezaugarri eta Zehaztapen Teknikoak

Tentsioa eta Edukiera

• Tentsio nominala:690V AC (50/60Hz).
• Denbora laburrean jasandako korrontea (Icw):85 kA/1s eta 100 kA/1s bitartekoak dira, zirkuitulaburreko gailurretan unitatea osorik mantentzen dela bermatuz.
• Zerbitzua hausteko gaitasuna (Ics):Icu-ren % 75etik % 100era, matxura garbitu ondoren etengailua funtzionamendura itzultzeko aukera emanez, mantentze-lanik gabe.

Egungo balorazioak

Markoaren tamaina desberdinetan eskuragarri dago, korronte handiko modeloak barne1250A, banaketa elikadura nagusietarako egokia.

Bidaia Unitateak

Bidaia-unitate adimendunez hornituta dago babes mailakatua eskaintzen dutenak:

• Denbora luzeko atzerapena:Gainkarga babesteko (denbora alderantzizko bidaia).
• Denbora gutxiko atzerapena:Zirkuitu labur partzialetan koordinazio selektiborako.
• Berehalako funtzionamendua:Zirkuitu laburreko etenaldi kritikoetarako (15 ms–30 ms-ko etenaldi-denbora osoa).

Arauak

IEC 60947-2 eta GB estandarrak guztiz betetzen ditu, bateragarritasun eta segurtasun globala bermatuz.

Funtsezko abantailak

Zergatik aukeratu gure690 V AC-ko kaxa-hauslea?

• Egonkortasun handiagoa:Icw balorazio altua egonkortasun dinamikoa eta termikoa bermatzen du bat-bateko zirkuitu laburren aurrean.
• Eten gabeko boterea:Ics gaitasun handiak esan nahi du etengailuak akats maximoak kudeatu eta lanean jarraitu dezakeela, geldialdi-denbora gutxituz.
• Babes selektiboa:Bidaia-ezarpen zehatzek zirkuitu akastuna bakarrik isolatuta dagoela ziurtatzen dute, linea nagusia energizatuta mantenduz.

Aplikazioak

Gure etengailuak ezinbestekoak dira ingurune zorrotzetan energia zentrala banatzeko:

• Industria astuna:Kimika-lantegiak, altzairu-fabrikak eta automobilgintzako instalazioak.
• Azpiegitura kritikoa:Ospitale eta aireportuetako terminal nagusietako potentzia-gelak.
• Eraikin handiak:Ekipo sentikorrak babestea eta energia eraikinaren hegal osoetara banatzea.

Zergatik aukeratu Pugao Electric?

Profesional gisaFabrikatzaileaurteanTxina, ekipamendu aurreratuak kalitatearen oinarria direla uste dugu.

• Fabrikazio adimenduna:Bobinatzeko makina automatizatuak eta ordenagailuz kontrolatutako doitasun-injekzio-sistemak erabiltzen ditugu.
• Kalitate koherentea:Giltza-torlojuak kalibratutako tresnekin torkatzen dira, eta unitate bakoitza probatu egiten da trazua, ukipen-presioa eta karga osoko funtzionamendurako.
• Entrega azkarra:Gure produkzio-lerro eraginkorrak eskaerak azkar bidaltzeko aukera ematen digu errendimenduari kalterik egin gabe.

Ohiko galderak

Zein da 690V AC MCCB baten hausteko ahalmena?

Gure unitateek normalean 100 kA arteko azken hausteko ahalmena (Icu) eta zerbitzuaren hausteko ahalmena (Ics) dute Icu-ren % 75-100ekoa.

Zein egungo balorazio daude eskuragarri 690 V-ko MCCBetarako?

Balorazio sorta zabala eskaintzen dugu, normalean 100Atik 1250A edo 1600A arte, markoaren tamainaren arabera.

Zeintzuk dira ohiko bidaia motak?

Ohiko motak honako hauek dira: Termo-Magnetikoa (TM) erabilera orokorrerako eta Elektronikoa (Mikroprozesadorean oinarritutakoa) babes eta komunikazio zehatzetarako.

690 V-ko etengailuak DCrako egokiak al dira?

Orokorrean, ez. AC etengailuak egungo zero-gurutzatzean oinarritzen dira arkuak itzaltzeko. DC sistemek DC-mailako etengailu espezifikoak behar dituzte, AC etengailua espresuki murriztuta eta DC erabiltzeko ziurtagiria ez badago.

Non erabiltzen dira 690 V-ko MCCBak?

Banaketa industrial astunean, energia berriztagarrian (eguzkia/haizea) eta merkataritza-instalazio handietan erabiltzen dira, kableen kostuak murrizteko eta eraginkortasuna hobetzeko.

Zein da 400V eta 690V MCCB baten arteko aldea?

690V MCCB batek isolamendu-indar handiagoa eta arkua itzaltzeko gaitasun handiagoak ditu tentsio-tentsio handiagoa segurtasunez kudeatzeko.

Zer esan nahi du 3 polo eta 4 polo?

3 poloko etengailuek hiru fase babesten dituzte (L1, L2, L3). 4 poloko etengailuek hiru faseak gehi neutro eroalea (N) babesten dituzte.
