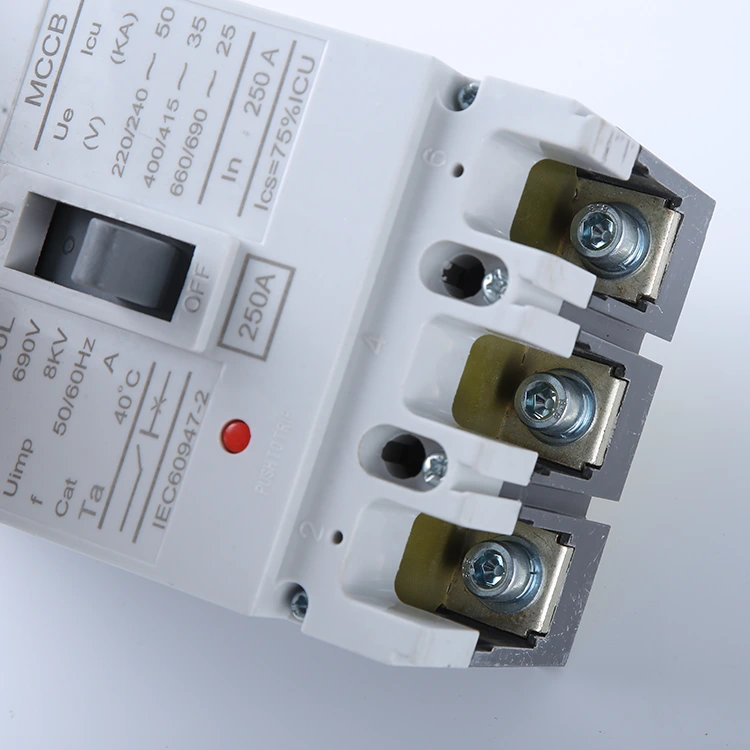

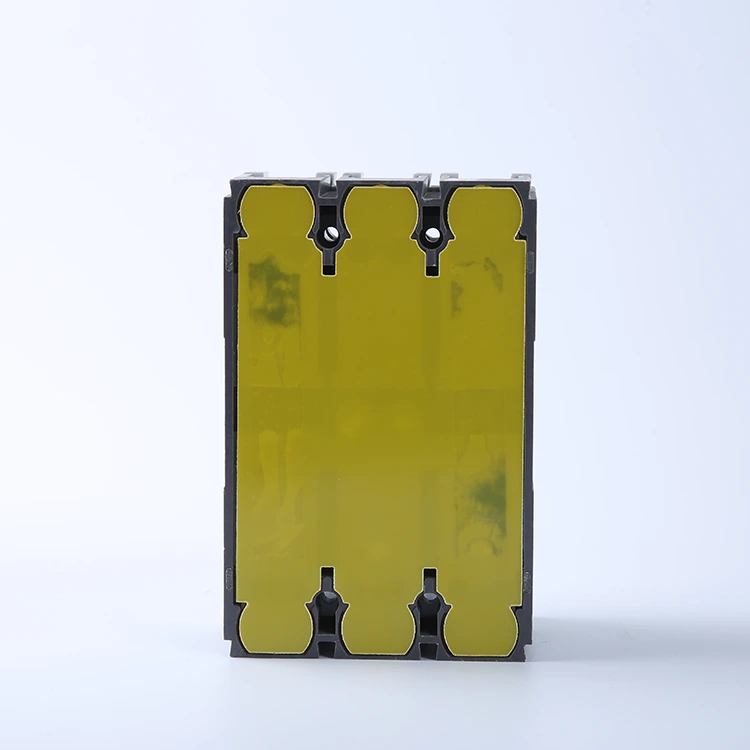

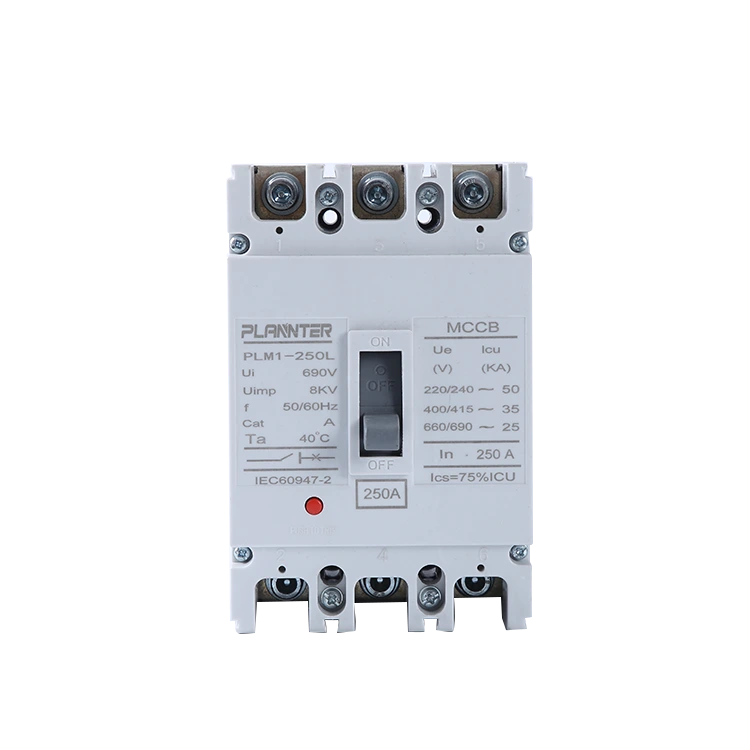

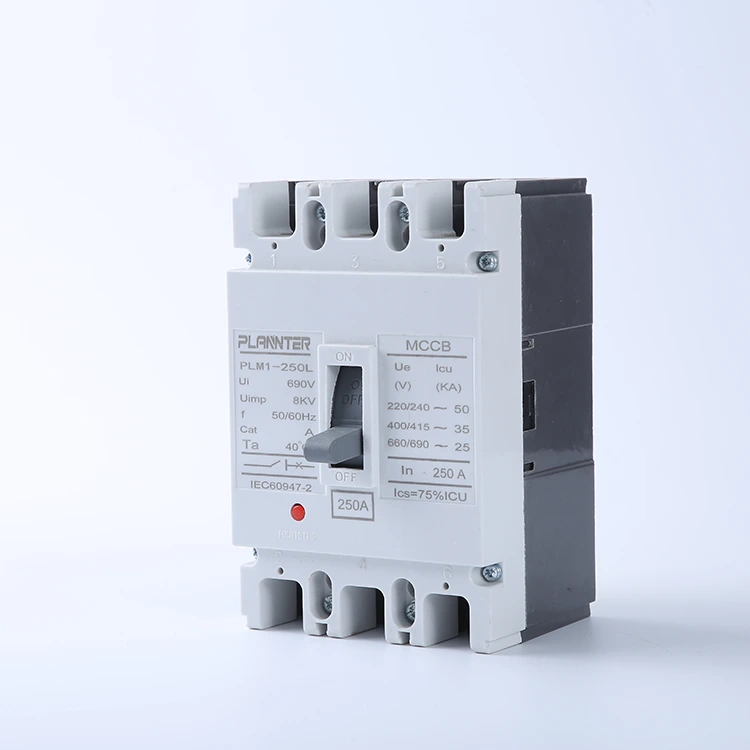

Korronte altuko tentsioko kaxa moldatua etengailua

AnKorronte altuko tentsioko kaxa moldatua etengailuaKorronte handiko kargak eta muturreko zirkuitu-labur-egoerak kudeatzeko diseinatutako zirkuitu babesteko gailu sendoa da. Zure elikatze-sistemaren "azken defentsa" gisa balio du, etenaldia bermatuz akats larrietan ere.

Arku-erresistenteak eta talka-erresistenteak diren materialekin eraikiak, etengailu hauek dimentsioko errendimendu egonkorra eskaintzen dute, eskala handiko eragiketetarako potentzia kontrolatzeko armairuen barruko nukleo fidagarri bihurtuz.

Funtsezko Ezaugarriak eta Zehaztapenak

Tentsio Gama

Funtzionamendu-tentsio nominala:AC 400V/690V; AC High Voltage Molded Case Circuit Breaker aproposa da industria-mailako goi-tentsioko potentzia banatzeko aplikazioetarako eta hiru faseko eta hiru harizko sistemak onartzen ditu.

Isolamenduaren errendimendua:3000V-ko potentzia-maiztasuneko tentsio iraunkorra eta 8kV-ko bulkada-tentsio iraunkorra ditu, isolamendu-segurtasuna bermatuz tentsio handiko inguruneetan.

Hausteko Ahalmena

Azken Zirkuitu Laburra Breaking gaitasuna:Icu-k 65kA-100kA-ra iristen da, eta zirkuitu etenaldi azkarra ahalbidetzen du muturreko zirkuitu-laburren akatsetan sistemaren azken defentsa-lerro gisa.

Zerbitzuaren zirkuitu laburren hausteko ahalmena:Ics ≥ 50kA, gailuak funtzionatzen jarraitzeko aukera ematen du akats ugari eten ondoren ere, eta horrela mantentze-kostuak murrizten ditu.

Egungo balorazioak

Korronte baloratua:250A-1600A tartea hartzen du, 250A, 400A, 630A, 800A, 1000A, 1250A eta 1600A bezalako zehaztapen estandarrak onartzen dituena, karga-eskakizun anitzak egokitzeko.

Bidaiaren ezarpen doigarriak:% 80-% 100 In-eko bidaia termikoko tartea eta 4-10 In-eko bidaia-tarte magnetikoa ditu, babes selektiboa ahalbidetzen du eragozpenak saihesteko.

Funtzionamendu Baldintzak

Giro-tenperatura:-25 °C eta +70 °C artean, industria-inguruneetan muturreko tenperatura gorabeherak jasateko gai da.

Muntatzeko metodoa:Mota finkoa edo erretiragarria; busbar konexio horizontalak/bertikalak onartzen ditu eta banaketa-armairuaren instalazio-neurri estandarrekin bateragarria da.

Babes Klasea:IP20 (armairua instalatzeko); Etxebizitza tenperatura altuko erresistenteak, kolpeekiko erresistenteak diren ingeniaritza plastikoez egina dago eta IEC 60947-2 araua betetzen du.

Desberdintasun nagusiak: tentsio baxuko etengailuak eta tentsio handiko etengailuak

Tentsio Beheko (LV) eta Tentsio Handiko (HV) babesaren arteko bereizketa ulertzea funtsezkoa da zure energia banaketa sistemarako ekipamendu egokia aukeratzeko. Hona hemen nola konparatzen diren:

Behe Tentsioko (BT) etengailuak

• Tentsio-tartea:Normalean **1000 V AC** arteko sistemetarako baloratu ohi da. Ohiko balorazioen artean 240V eta 400V bizitegietarako eta merkataritzako erabilera arinetarako daude.
• Aplikazioak:Oso erabilia etxeko banaketa-tauletan, merkataritza-eraikin txikietan eta azken zirkuituaren babesean (argiztapena, entxufeak).
• Tamaina eta konplexutasuna:Orokorrean trinkoa (adibidez, MCBak) eta diseinu sinpleagoa, oinarrizko gainkarga eta zirkuitu laburren babesean arreta jarriz, arku kontrol sistema konplexurik gabe.

Tentsio Handiko (HV) etengailuak

• Tentsio-tartea:Tentsio ertain eta altuko sistemetarako diseinatua, sarritan **3,3 kV-tik 72,5 kV-raino** edo handiagoa.
• Arkua itzaltzea:Tentsio altuak arku indartsuak sortzen dituenez, etengailu hauek (gure bezalaKorronte altuko tentsioko kaxa moldatua etengailua) arkua itzaltzeko teknologia aurreratuak eskatzen dituzte, hala nola, hutseko botilak, SF6 gasa edo sare espezializatuak, korrontea segurtasunez eteteko.
• Aplikazioak:Ezinbestekoa industria-zentral astunetarako, elektrizitate-zentraletarako, transformadore handietarako eta banaketa-elikadura nagusietarako, non fidagarritasuna funtsezkoa den.
• Babesa:Askotan, bidaia-unitate elektroniko sofistikatuekin hornituta dago koordinazio selektibo zehatza lortzeko eta urruneko kontrolatzeko gaitasunetarako.

Zeintzuk dira tentsio handiko etengailu motak?

Goi-tentsioko etengailuak arku elektrikoa itzaltzeko erabiltzen duten medioaren arabera sailkatzen dira. Mota egokia aukeratzea ezinbestekoa da sistemaren segurtasunerako eta eraginkortasunerako.

Hutseko etengailua (VCB)

• Printzipioa:Hutsa (presioa < 10⁻⁴ Pa) erabiltzen du arkua itzaltzeko eta isolatzaile gisa. Gas molekulak ez izateak oso zaila egiten du arku bati eustea.
• Ezaugarri nagusiak:Tamaina trinkoa, bizitza luzea eta mantentzerik gabeko funtzionamendua. Ingurumena errespetatzen dute, ez baitute gasik edo petroliorik erabiltzen.
• Aplikazioa:Tentsio ertaineko (40,5 kV arte) barneko konmutagailuen aplikazioetan nagusi.

SF6 etengailua

• Printzipioa:Sufre hexafluoruroa (SF6) gasa erabiltzen du, isolamendu-indarra airea baino ~2,5 aldiz handiagoa duena eta arkua itzaltzeko ahalmena airea baino ~100 aldiz hobea.
• Ezaugarri nagusiak:Errendimendu bikaina tentsio handiko (HV) eta tentsio handiko (EHV) transmisio-sareetan. Fidagarriak dira baina zigilatzea zorrotza behar dute gas-ihesak saihesteko.
• Aplikazioa:Oso erabilia azpiestazioetan eta kanpoko goi-tentsioko transmisio-lineetan (72,5 kV-tik gora).

Air Blast Circuit Breaker

• Printzipioa:Presio handiko aire konprimitua erabiltzen du arkua lehertzeko, azkar hoztuz eta itzaliz.
• Ezaugarri nagusiak:Funtzionamendu azkarra eta suaren aurkako babesa (oliorik gabe). Hala ere, zaratatsuak dira eta aire konpresore-sistema konplexua behar dute.
• Aplikazioa:Historikoki oso tentsio handiko (EHV) sistemetarako erabiltzen da, nahiz eta sare modernoetan SF6 eta VCBk ordezkatu.

Non sartzen da AC Tentsio handiko MCCB?

VCB eta SF6 etengailuek transmisio-mailako tentsioak maneiatzen dituzten bitartean,Tentsio handiko AC MCCBtentsio ertaineko industriarako banaketarako diseinatuta dago (adibidez, 690 V-tik 3,6 kV-ra). Behe-tentsioko etengailu estandarren eta goi-tentsioko etengailu masiboen arteko zubi-aldea gainditzen du, makina astunentzako eta energia-zentroentzako babes sendoa eskainiz.

Ohiko galderak

Zein da tentsio maila (Un)?

Eragiketa-tentsio nominala (Un) gureTentsio handiko AC MCCBnormalean **690V AC** artekoa da. Balorazio honek etengailuak zirkuituak segurtasunez funtzionatu eta isola ditzakeela ziurtatzen du tentsio handiko industria-inguruneetan, hala nola energia-zentro handietan eta makineria astunetan.

Erabili al dezaket MCCB estandar bat transformadorearen alde primario baterako?

Bai, baina aukeraketa zorrotza eskatzen du. Etengailuak transformadorearen sarrera-korrontea maneiatu behar du eragozpenik piztu gabe. GureaTentsio handiko AC MCCBserieak bidaia magnetikoen ezarpen erregulagarriak ditu (adibidez, 4-10 aldiz In), atalasea nahikoa altua ezartzeko aukera ematen dizu, korronteak jasateko, zirkuitu laburren babesa eskaintzen duen bitartean.

Zein da korronte-tarte tipikoa?

Goi-tentsioko kaxa moldeatutako etengailuek, oro har, amperaje beharrak estaltzen dituzte miniaturazko etengailu estandarrekin alderatuta. Gure barrutiak normalean barne hartzen ditu250A arte 2500A, banaketa-elikadura nagusietarako eta industria-karga handietarako egokiak eginez.

Zertan bereizten dira fusibleetatik?

• Berrezarri daiteke:Matxura baten ondoren ordezkatu behar diren fusibleak ez bezala, MCCB bat berrezarri daiteke tronpatu ondoren.
• Egokigarritasuna:MCCBek bidaia-ezarpen erregulagarriak (termikoak eta magnetikoak) ahalbidetzen dituzte, fusible finkoek eman ezin duten babes-koordinazio zehatza eskainiz.
• Aldaketa:MCCB bat eskuzko etengailu gisa balio dezake mantentze-lanetarako energia deskonektatzeko.

Zer gertatzen da DC sistema batean AC etengailu bat erabiltzen badut?

Ez egin hau.Korronte alternoko etengailuak zero zeharkatzen duen korronte alternoan oinarritzen dira arku elektrikoa itzaltzeko. DC korronteak ez du zero gurutzatzen, hau da, arkua ez da itzaliko eta sua edo leherketa eragin dezake. DC aplikazioetarako bereziki baloratu den etengailu bat erabili behar duzu.

Nola ordezkatu segurtasunez goi-tentsioko MCCB bat?

Segurtasuna funtsezkoa da. Jarraitu urrats hauek:

1. Desenergizatu:Itzali gorako elikadura-hornidura eta egiaztatu zero tentsioa.
2. Blokeoa/Etiketa:Aplikatu blokeo gailuak ustekabean berriro dinamizatzea saihesteko.
3. Deskonektatu:Kendu linea eta karga-kableak (eta neutroa hala badagokio).
4. Ordezkatu:Unitate zaharra desmuntatu eta berria instalatuKorronte altuko tentsioko kaxa moldatua etengailua, konexio guztiak fabrikatzailearen zehaztapenekin parekatuta daudela ziurtatuz.
