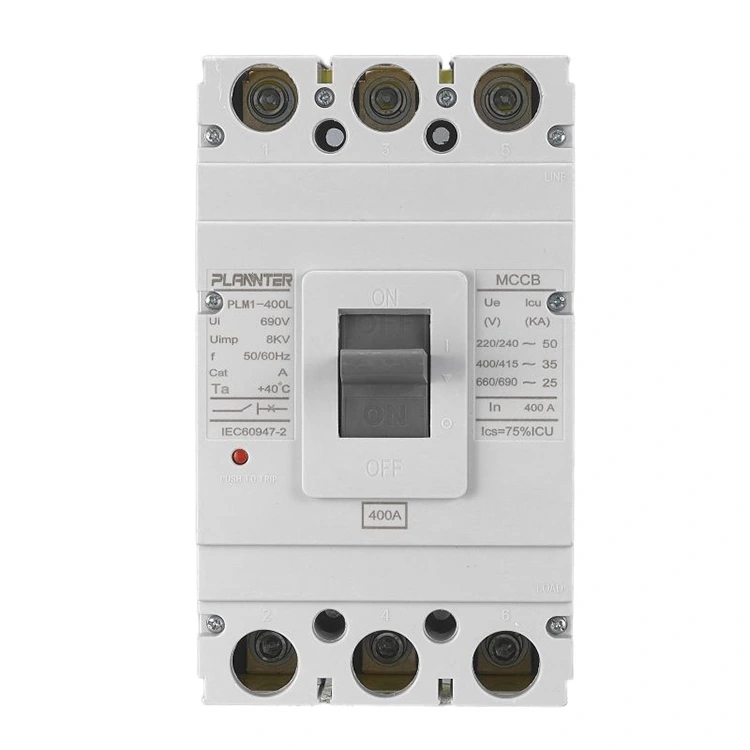

400A AC Moldeatutako Case Etengailu elektrikoa

Electrical 400A AC Molded Case Circuit Breaker errendimendu handiko kaxa moldeatu etengailu bat da, 400A-ra arteko sistema elektrikoen babes fidagarria izateko diseinatua. Gainkarga, zirkuitu laburretatik eta akats-korronteetatik babesten ditu industria, merkataritza eta etxeetako potentzia banatzeko sistemak. Txinako hornitzaile gisa, Pugao-k soluzio pertsonalizatuak eskaintzen ditu proiektuaren eskakizun zehatzak betetzeko, errendimendu sendoa eta diseinu trinkoa konbinatuz energia eraginkortasunez kudeatzeko.

400A AC MCCB elektrikoaren zehaztapen teknikoak

• Korronte nominala (in):400A
• Eragiketa-tentsio nominala (Ue):400V / 415V AC
• Isolamendu-tentsio nominala (Ui):800V AC arte
• Maiztasun baloratua:50 / 60 Hz
• Polo kopurua:3P / 4P aukerakoa
• Hausteko gaitasuna (Icu):50 kA – 65 kA (IEC 60947-2)
• Zerbitzua hausteko ahalmen baloratua (Ics):Icu-ren % 75 - % 100
• Bidaia-unitate mota:Termo-Magnetikoa / Elektronikoa (aukerakoa)
• Bidaiaren Ezaugarriak:Gainkarga erregulagarria eta zirkuitu laburreko babes finkoa/erregulagarria
• Bizitza mekanikoa:≥ 10.000 eragiketa
• Bizitza elektrikoa:≥ 20.000 eragiketa
• Harremanetarako materiala:Zilar-eztain oxidoaren aleazioa
• Instalazio metodoa:Muntaketa finkoa
• Konexio mota:Aurrealdeko / Atzeko konexioa aukerakoa
• Eragiketa-mekanismoa:Eskuzko funtzionamendua aukerako motordun mekanismoarekin
• Babes maila:IP20 (goiagoa itxiturarekin)
• Giro-tenperatura:-5°C eta +40°C artean
• Arauak betetzea:IEC 60947-2, ISO9001

Produktuaren Ezaugarriak:

√ Hausteko ahalmena 65 kA-ra iristen da

√ 400 A-ko korronte operatiboa

√ Inpedantzia baxuko zilar aleazioz egindako kontaktuak

√ High-speed four-bar linkage system

√ Eraikuntza trinkoa, instalazio erraza

√ Begizta erresistentzia egiaztapen zorrotza gainditzen du

√ Fabrikazio automatizatuak uniformetasuna mantentzen du

√ Zirkuitu laburren berehalako etenaldia

√ Beheko zirkuitu fidagarria babestea

√ Kostu-eraginkorra mantentze-behar txikiekin

400A AC MCCBren abantaila nagusiak

Korronte handiko manipulazioa:

• Sistema elektriko handietan karga astunak kudeatzeko 400 A-tan dago
• Panel nagusien eta downstream ekipoen funtzionamendu fidagarria onartzen du

Bidaiaren ezarpen doigarriak:

• Etengailu termiko-magnetikoak gainkargaren eta zirkuitu laburren babeserako doikuntza zehatza ahalbidetzen du
• Babesa optimizatzen du karga-motaren eta aplikazio-egoeraren arabera

Hausteko gaitasun handia:

• Azken hausteko ahalmena (Icu) 50-65 kA IEC 60947-2 estandarren arabera
• Akats-korronte larriak azkar eteten ditu ekipoak eta kableak babesteko

Diseinu trinkoa:

• Espazio aurrezteko irtenbidea marko-diseinugile tradizionalekin alderatuta
• Erraza instalatu eta mantentzea panel-plaketan eta elektrizitatea banatzeko unitateetan

Osagarri polifazetikoak:

• Aukerako kontaktu laguntzaileak, shunt-bidaiak eta sistema integratzeko alarma-moduluak
• Hainbat kontrol eta monitorizazio konfiguraziorekin bateragarria

Iraunkortasuna eta fidagarritasuna:

• Zilar-eztain oxidoa aleazio kontaktuak doitasun estanpazioarekin eta laser bidezko soldadurarekin
• Bizitza elektrikoa 20.000 ziklotik gorakoa eta 35 mikroohmiotik beherako kontaktu-erresistentzia baxua
• Muntaketa eta kalibrazio aurreratuak funtzionamendu-indar eta errendimendu koherenteak bermatzen ditu

Segurtasun hobetua:

• Iragazkortasun handiko siliziozko altzairuzko uztarri magnetikoak 10 ms-tik beherako zirkuitu laburreko bidaiaren erantzuna bermatzen du
• Fabrikaren % 100eko ikuskapena momentuan kalibatutako terminaleko torlojuekin eta begizta-erresistentzia egiaztatzearekin
• Matxura elektrikoen aurkako babes fidagarria eta langileen segurtasun hobetua

Ohiko galderak

Zein da 400A MCCB baten aplikazio nagusia?

• 400A AC Molded Case Circuit Breaker elektrikoa potentzia banatzeko panel nagusietan erabiltzen da industria, merkataritza eta egoitza-sistema handietarako.
• Zirkuituak gainkarga, zirkuitu laburretatik eta akats-korronteetatik babesten ditu.
• Beheko ekipoen funtzionamendu fidagarria bermatzen du, hala nola motorrak, transformadoreak eta etxetresna handiak.

400A bidaia ezarpena erregulagarria al da?

• Bai, MCCB-k gailu termiko-magnetiko bat du ezarpen erregulagarriak dituena.
• Karga motaren eta segurtasun eskakizunen arabera pertsonalizatzea ahalbidetzen du.
• Eragozpenak saihesten laguntzen du babes eraginkorra mantenduz.

Zein da 3P eta 4P 400A MCCBen arteko aldea?

• 3P MCCB: zirkuitu trifasikoak babesten ditu, linea neutroa eten gabe utziz.
• 4P MCCB: zirkuitu trifasikoak eta linea neutroa babesten ditu, deskonexio osoa eskainiz.
• Hautaketa sistemaren eskakizunen eta segurtasun-arauen araberakoa da.

Zein kable-tamaina erabili behar dut 400A MCCB baterako?

• Kablearen tamaina instalazio motaren, isolamendu-materialaren eta onar daitekeen tentsio-jaitsieraren araberakoa da.
• Normalean, 400A MCCBak 120 mm²-tik 185 mm²-ko kobre-eroaleekin lotzen dira.
• Kontsultatu Pugao Electric proiektuaren baldintza zehatzetan oinarritutako gomendio zehatzak lortzeko.

Zenbat aldiz probatu behar da 400A MCCB bat?

• Aldizkako ikuskapena gomendatzen da, normalean 6-12 hilabetez behin sistema kritikoetarako.
• Funtzionamendu mekanikoa, bidaiaren erantzuna eta konexioaren osotasuna proba.
• 400A AC Molded Case Circuit Breaker-ek babes fidagarria mantentzen duela ziurtatzen du bere bizitza osoan zehar.
