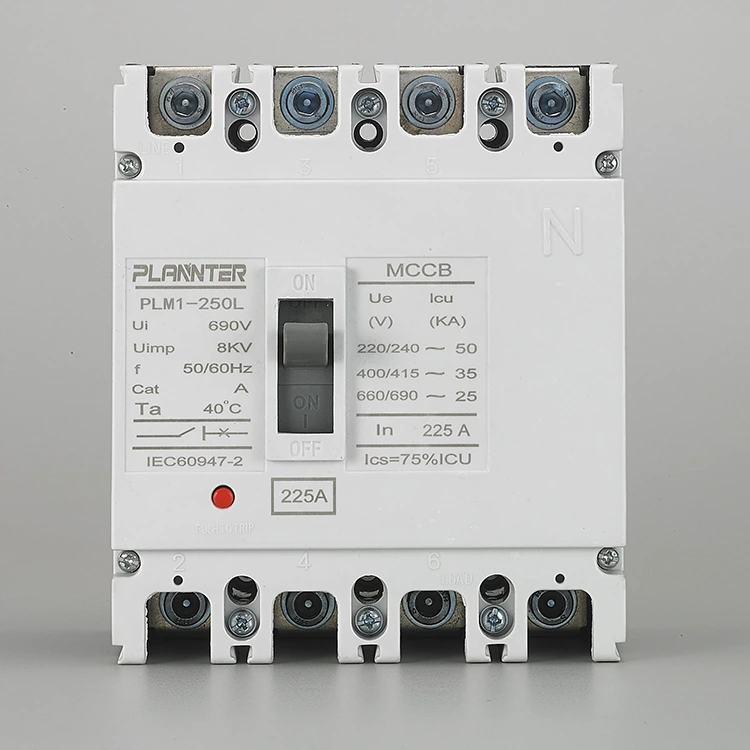

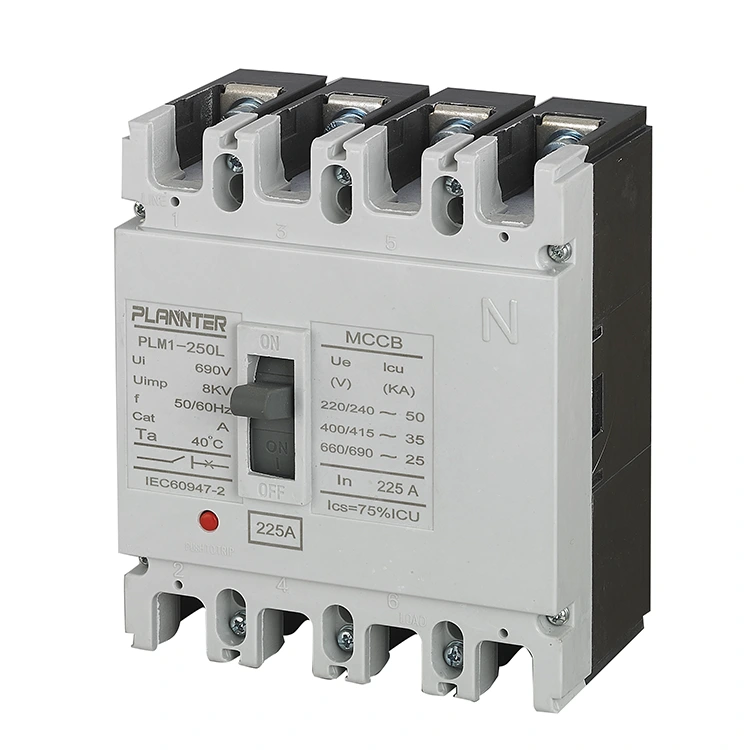

225A AC 4 polo moldatutako kasua

Zer da 225A AC 4 polo moldatutako kasu etengailu bat?

The225A AC 4 polo moldatutako kasuaLine neutroa duten zirkuitu trifasikoak babesteko diseinatutako babes elektriko espezializatua da (L1, L2, L3, N). 225 Amperetarako balio du, tarteko potentzia banatzeko oinarrizko osagai gisa balio du, beherako ekipoak gainkarga eta zirkuitu laburretatik babesten dituen bitartean, sistemaren isolamendu osoa bermatuz.

Nola funtzionatzen du, funtzionatzen du eta arazketan

Mekanismo Operatiboa

Unitateak eskuzko funtzionamendu-mekanismo argia eta sentikorra du, ukimen-adierazpen desberdinarekin. Heldulekuen posizioak esplizituki markatuta daude:

• ON:Zirkuitua itxita eta energizatuta dago.
• OFF:Zirkuitua irekita dago eta indargabetuta dago.
• TRIPED:Matxura bat gertatu dela adierazten duen tarteko posizioa.

Lan-printzipioa

AC 4 Pole Molded Case Circuit Breaker-ek 225A-k bidai-unitate termiko-magnetiko bat erabiltzen du geruza bikoitzeko babeserako:

• Babes termikoa (gainkarga):Elementu bimetaliko bat erabiltzen du alderantzizko denboran ibilaldia emateko. Gainkarga-korrontea zenbat eta handiagoa izan, orduan eta azkarragoa izango da bidaia.
• Babes magnetikoa (zirkuitu laburra):Magnitude handiko akats-korronteei berehalako erantzuna ematen die (hamarka kA artekoak) berehala.

Abian jartzea eta osagarriak

Serieak hedagarritasun handia eskaintzen du aplikazio-behar zehatzetarako. Martxan jartzeak beharrezkoak diren gehigarriak izendatutako zirrikituetan instalatzea dakar:

• Kontaktu osagarriak:Etengailuaren egoera urrutiko seinaleztapenerako.
• Shunt askapena:Etengailua urrutiko aktibatzea/irekitzea ahalbidetzen du.
• Subtentsioaren askapena:Etengailua automatikoki aktibatzen du tentsioa maila segurutik behera jaisten bada.
• RCD modulua:Lur-isurien babesa gehitzen du segurtasun integralerako.

Ezaugarri eta zehaztapen tekniko nagusiak

Edukiera

Korronte nominala225A, tarteko banaketa-kargetarako egokia.

Poloak

4 polo (4P):Hiru faseak gehi neutroa babesten ditu, zirkuituaren erabateko isolamendua bermatuz.

Tentsioa

AC banaketa-sare estandaretarako diseinatua (normalean 400V/690V AC).

Bidaia Unitatea

EstandarraTermiko-Magnetikoaezarpen erregulagarriak edo finkoak dituen unitatea ereduaren aldaeraren arabera.

Etenen balorazioak

Zirkuitulaburrak hausteko ahalmen handia (Icu) hamarka kiloampere modu seguruan maneiatzeko gai dena.

Muntaketa

Segurua erabiltzen dutorlojudun konexioak, korronte handiko aplikazioetarako interfaze elektriko fidagarria bermatuz.

Eraikuntza

Moldeatutako zorroaren diseinu sendoa, kolpeei erresistentea eta dimentsioan egonkorra dena.

Kalitatearen bermea eta entrega

Pugao Electric-en, gure printzipioa "akatsak hurrengo fasera igarotzea saihestea" da.

• %100eko ikuskapena:Unitate bakoitzak proba mekaniko, elektriko eta ingurumeneko probak egiten ditu bidali aurretik.
• Esportazio-mailako ontziak:225A AC 4 polo moldatutako kasua bermatuta dago distantzia luzeko manipulazioa jasateko.
• Entrega azkarra:Eredu arruntak sarritan eskuragarri daude inbentariotik, eta pertsonalizatutako eskaerak berretsitako ekoizpen-kronologia jarraitzen duten bitartean.

<

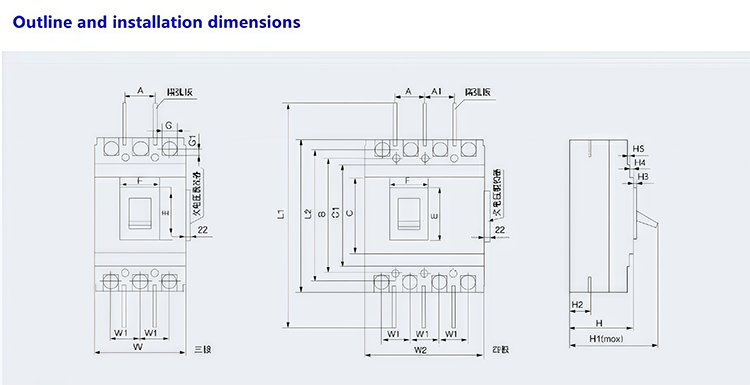

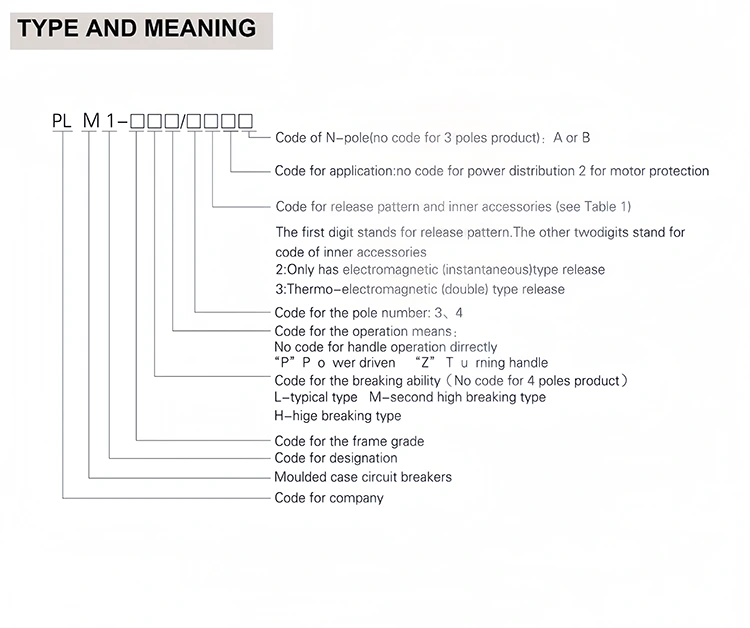

Produktuaren zehaztapena

Ohiko galderak

Zergatik erabili 4 poloak 3 poloak beharrean?

4 poloko etengailu batek hiru faseak deskonektatzen dituetaeroale neutroa aldi berean. Hau ezinbestekoa da:

• Segurtasuna:Mantentze-lanetako langileen zirkuituaren erabateko isolamendua bermatzen du.
• Babeskopiako energia-sistemak:Transferentzia etengailuetarako (ATS) beharrezkoa da neutrotik lurrerako begiztak saihesteko, utilitatearen eta sorgailuaren potentziaren artean aldatzean.
• Arintze harmonikoa:Karga ez-linealek eragindako korronte neutroetatik babesten du (adibidez, VFDak eta ordenagailuak).

Zein da tentsio maila?

The225A AC 4 polo moldatutako kasuanormalean industria-banaketaren tentsio estandarretarako baloratzen da, normalean onartzen duena400V-tik 690V-ra ACsistemak. Mesedez, ikusi unitateko plaka espezifikoan funtzionamendu-tentsio nominal zehatza (Ue) eta isolamendu-tentsioa (Ui).

Zein da bidaia-unitate mota?

Eredu estandarrak a erabiltzen duteBidaiaren Unitatea Termo-Magnetikoa:

• Termikoak:Gainkargaren aurkako denbora alderantzizko babesa eskaintzen du banda bimetaliko baten bidez.
• Magnetikoa:Zirkuitu laburren aurkako berehalako babesa eskaintzen du.

Oharra: Baliteke bidai-unitate elektronikoak erabilgarri egotea ezarpen zehatzagoetarako.

Zein da hausteko ahalmena?

Haustura-ahalmena (Icu) ereduaren aldaeraren arabera aldatzen da, baina tarteko banaketan ohikoak diren matxura-korronte garrantzitsuak kudeatzeko diseinatuta dago. The225A AC 4 polo moldatutako kasuaoro har, hausteko ahalmen bat eskaintzen du25kA 85kA arte(400 V-tan), zirkuitu laburrak kalterik gabe eten ditzakeela ziurtatuz.
