2P Tentsio Babesle Digitala C motako pantaila hirukoitzarekin

Etengailu industrialaren erosleek funtzio anitzeko monitorizazio gailuak bilatzen dituzte, trenbideen espazioa aurrezten duten eta eremuko kableatuaren konplexutasuna murrizten duten. PUGAO-k (Mora) zehaztasunez eraikia, eraginkortasun handiko 2P Tentsio Babesle Digitala pantaila hirukoitza duen C motak bilaketa-asmo hau betetzen du 36 mm-ko zabalerako pakete modular bateratu batekin. Leiho bikoitzeko diseinu zaharretatik ezberdina den, unitate honek barneko korronte sentsore bat eta bereizmen handiko ihesak jarraitzeko zirkuitu bat ditu. Mikroprozesadoreak aldi berean prozesatzen ditu sarrera hauek, gaintentsioaren,  gainkorrentearen eta hondar-korronteen akatsen doikuntza-tarte independenteak eskaintzen dituena, makina automatizatu sentikorren babes osoa bermatzeko.

Zer egin dezake leiho hirukoitzeko interfaze batek zure mantentze-eraginkortasunerako?

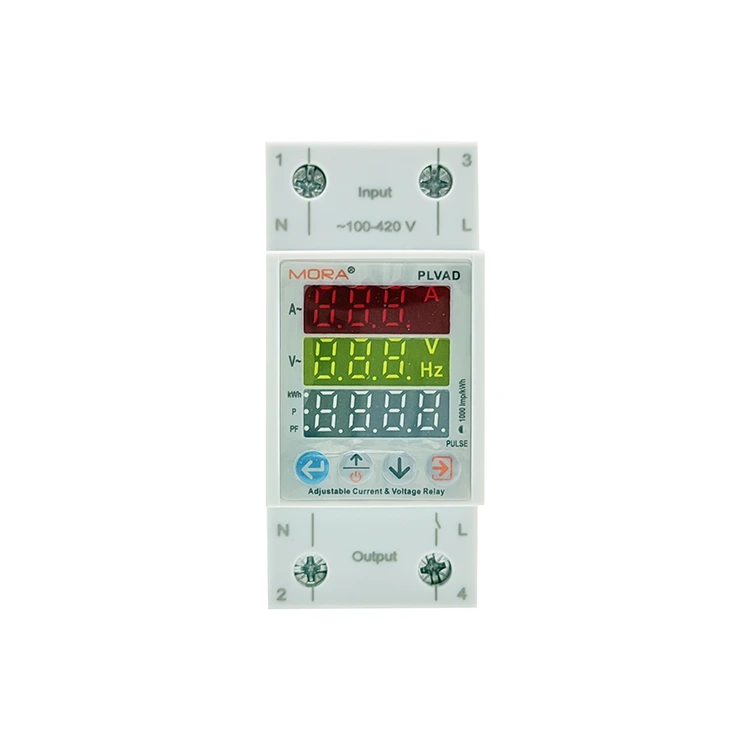

Automatizazio-azpipanele modernoek datu elektriko zehatzak behar dituzte diagnostikoak errazteko eta geldialdi-denbora saihesteko. Pantaila hirukoitza duen 2P Tentsio Digitalaren Babeslea C motako pantaila digital pilatutako hiru leiho independente erabiltzen ditu, lineako tentsioa (V), zirkuitu aktiboaren korrontea (A) eta denbora errealeko hondar-korronte/potentzia neurketak aldi berean erakusten dituztenak. Denbora errealeko datuen bistaratzea honek aurpegiko botoiak erabiliz menuak eskuz ibiltzeko beharra ezabatzen du, mantentze-lanek karga desorekatuak, korronte harmonikoak edo isolamendu hutsak berehala antzematea ahalbidetuz, matxura larri batek sistemaren itxiera programatu gabekoa eragin baino lehen.

Errendimendu-parametro teknikoak

• Funtzionamendu-tentsio-tartea: 140V-300V AC (50/60 Hz)

• Korrontearen jarraipena egiteko gaitasuna (Iₘₐₓ): 1Atik 63Ara erregulagarria (Urratsa: 0,1A)

• Ihesaren sentsibilitate-espektroa: 10mAtik 99mA bitartekoa edo saihesbide konfiguragarria

• Datuak freskatzeko abiadura/zehaztasuna: ≤ 0,5 s Laginketa-zikloa/1.0 klaseko metrologia

• Terminalen kableatzeko gaitasuna: 25 mm²-ko kable solidoa / 16 mm²-ko kable malgua onartzen du

• Betetzea eta ziurtagiriak: CE Ziurtagiria, RoHS betetzen duena, IEC 60947-2 Eranskin B Arauekin egina.

Mikrosegundoko Lurraren Ihesaren Jarraipena

Milimetro-mailako isurketen zehaztasun-kontrola: hondar-korrontearen monitorizazio-nukleo profesionalez hornituta, miliampere-mailako lur-matxuraren korrontearen denbora errealeko jarraipena onartzen du, alanbreen zahartzeak, hezetasunaren infiltrazioak eta isolamendu-kalteak eragindako ihes-seinale txikiak zehaztasunez harrapatzen.

Sute bikoitzeko eta deskarga elektrikoen prebentzioa: zirkuiturako bigarren mailako segurtasun-babes-hesi bat eraikitzen du zirkuitu laburren babesean oinarrituta, isolamendu-matxurak eragindako sute elektrikoak eta deskarga elektrikoen istripuak eraginkortasunez saihestuz, eta kableatu zaharreko instalazioetarako eta segurtasun-maila handiko eszenatoki industrialetarako egokia da.

Galera txikiko korronte sentsorea eta gehiegizko korronte babesa

Sentsazio integratua espazioa aurrezteko diseinua: erresistentzia baxuko zehaztasun handiko korronte transformadore integratua, 0-63A gama osoko doitasun handiko korronte monitorizatzea onartzen du. 2P Tentsio Digitaleko Babesle mota C pantaila hirukoitzarekin kanpoko CT sentsoreen eta kableatu osagarrien beharra ezabatzen du, banaketa-kutxaren barne-diseinua asko optimizatuz eta ingeniaritza kostuak murrizten ditu.

Sarrerako korrontearen identifikazio adimenduna: erabiltzaileek korronte gehiegizko bidaiaren atalasea eta atzerapen-denbora pertsonaliza ditzakete. Sistemak automatikoki identifikatu eta saihes dezake bat-bateko korrontea motorra abiaraztean, ez du eragozpen-bidaiarik sortuko eta elikadura-hornidura azkar moztu dezake benetako gainkarga iraunkorraren matxurak zirkuitu ekipamendua babesteko.

Epe luzerako konexio egonkorra

• Gas-estu kableatuaren diseinua: nikelez estalitako kobrezko besarkadek eta M5 altzairuzko torloju konposatuek 2,5 Nm-ko gehienezko kableatu-momentua onartzen dute, estutze-indar handiarekin.

• Zahartzearen aurkakoa eta soltearen aurkakoa: terminalaren barruko horman irristagaitzaren aurkako zirrikitu sakonak kobrezko alanbrearen nukleoan estuki hozka egiten dute, kobrearen arrastoak eta epe luzeko ziklo termikoak eragindako kontaktu-matxurak modu eraginkorrean konpontzeko eta erresistentzia baxuko funtzionamendu egonkorra mantenduz.

Ohiko galderak

G: Zergatik erakusten du uneko pantailak 0.0A potentzia baxuko ekipoak normalean martxan daudenean?

A: Eredu honen korronte-transformadore integratua potentzia handiko karga industrialaren monitorizaziorako kalibratuta dago, 0,5 A-ko detekzio-atalase minimo batekin. Potentzia txikiko ekipoen korrontea, hala nola, argi txikiak eta egonean dagoen elektronika, detekzio-muga baino txikiagoa da, beraz, pantailak 0.0A erakusten du. Pantaila hirukoitza duen 2P Tentsio Babesle Digital hau C motako pantaila karga handiko industria babesteko kokatzen da, ez potentzia baxuko ekipoen mikrokorronteen neurtzeko.

G: Ihesak babesteko funtzioa desaktibatu al daiteke oinarrizko isuri handia duten instalazio zaharretan?

A: Bai. Hondar-korrontearen atalasea libreki doi daiteke 10-99mA-ren barruan edo eskuz desaktibatu daiteke programazio-menuaren bidez, linea zaharren berezko oinarrizko isuriek eragindako bidaia eragozpenak saihesteko. Elektrizista kualifikatu batek funtzionatzea gomendatzen da, tokiko kableatuaren segurtasuna baieztatu ondoren, tokiko lurrerako segurtasun-zehaztapenak betetzen direla ziurtatzeko.

G: Pertsonalizatutako tentsio eta korronte parametroak galduko al dira elektrizitate hutsaren ondoren?

A: Ez dago galerarik. Erabiltzaileak ezarritako babes-atalase guztiak eta funtzionamendu-parametro guztiak barneko EEPROM txip ez-hegazkorran finkatzen dira, ez da bateriaren babeskopiarik behar. Parametroak betirako gordetzen dira eta automatikoki kargatu daitezke sareko energia berreskuratu ondoren babes-lanak berriro hasteko.
