Pantaila bikoitzeko tentsio babeslea

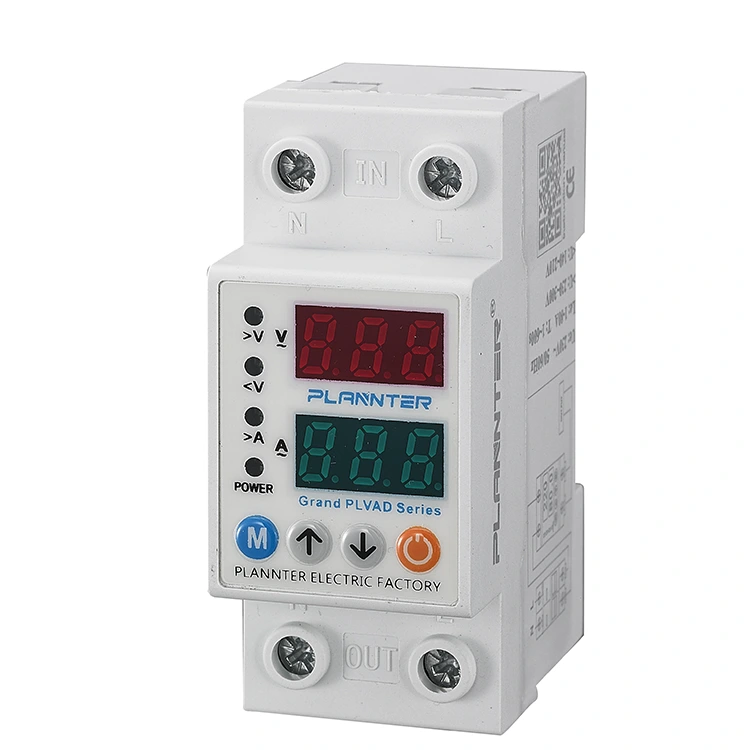

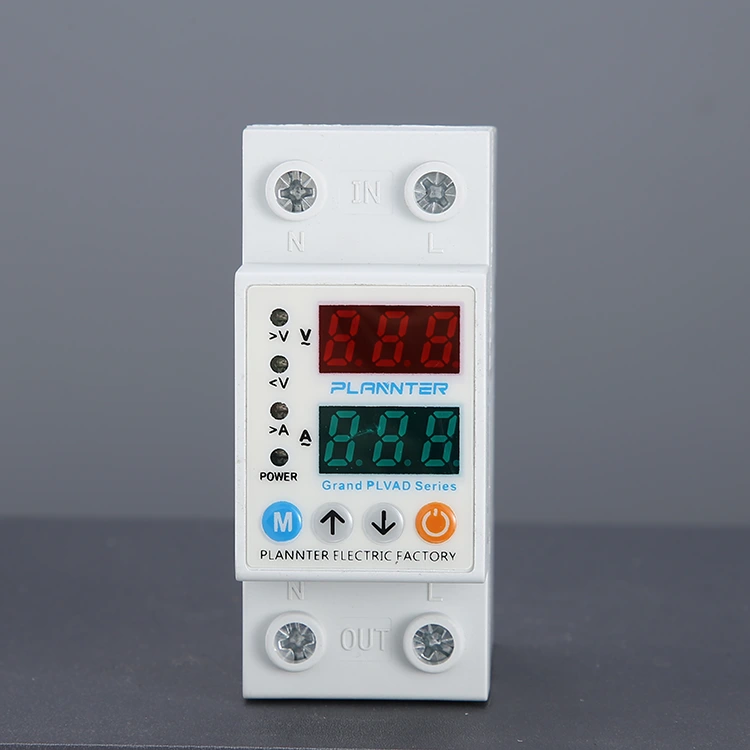

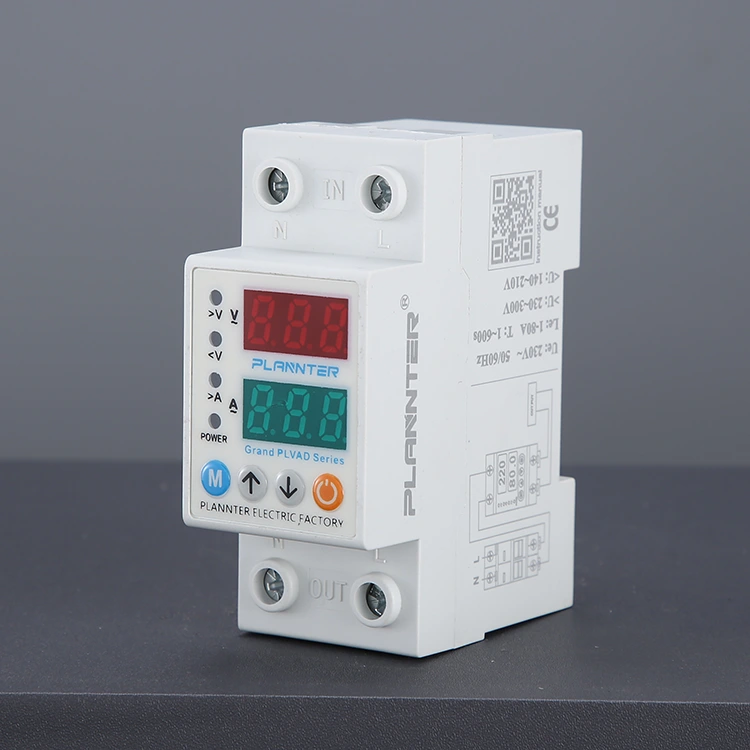

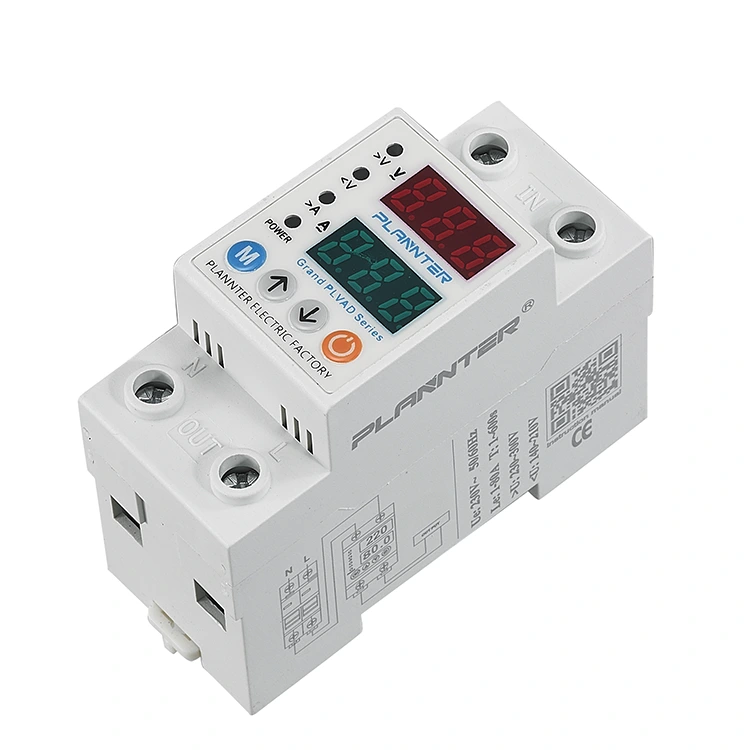

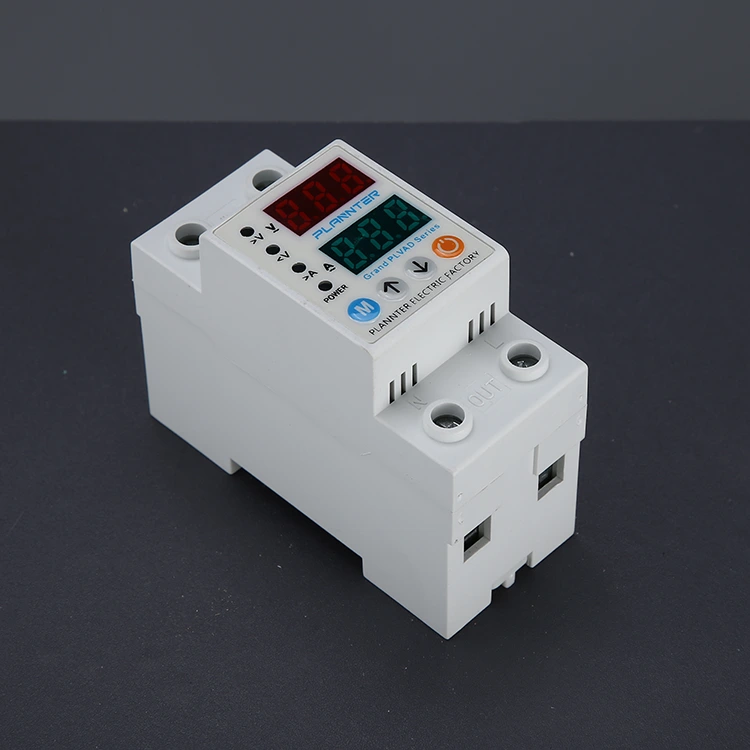

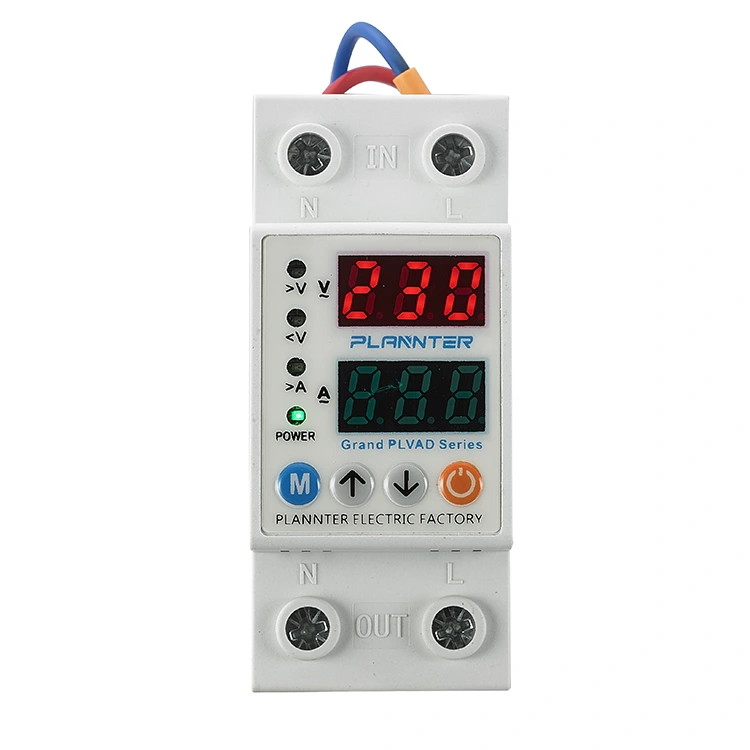

Tentsio erregulagarriak sistema elektrikoak gain-tentsio, azpi-tentsio, gain-korronte eta korronte azpitik babesten ditu sistema desberdinetarako, hala nola eguzki-instalazioetarako, ekipoen kalteak saihesteko. Denbora errealeko monitorizazio eta babes sistema eskaintzen du industria, merkataritza eta egoitza aplikazioetarako. PUGAO (Plannter Electric) Pantaila Bikoitzeko Tentsio Babesle honek LED pantaila bikoitzak ditu, sarrerako tentsioaren eta karga-korrontearen ikuspegi bakarrean ematen dutenak. Espazioa aurrezten du DIN errailaren muntaketarekin eta erraz konfiguratzen da konfigurazio/gora/behera/eskuzko pizteko/desaktibatzeko botoiak erabiliz.

Ezaugarriak

Tentsio/korronte erregulatuaren babesa: gain-tentsio pertsonalizagarria ezar dezakegu, adibidez. > 230V eta 63A arteko korronte-korrontearen atalaseak sistema elektrikoa kontrolatu eta babesteko potentziaren gorabeheren ondoriozko kalteetatik babesteko.

Denbora errealeko pantaila bikoitza: Pantaila bikoitzeko tentsio babesle honek 220V/230V tentsioa eta korronte balioak kontrolatzen dituen LED pantaila digital bat dauka.

Adierazle anitzeko alarmak: LED gorriak eta berdeek argi eta garbi adierazten dute potentzia-egoera, gaintentsio/gainkorronte eta azpitentsio/korronte azpiko baldintzak, denbora errealeko monitorizazioa eta sistema fidagarria babesteko industria, merkataritza eta egoitza aplikazioetarako.

Zeintzuk dira pantaila bikoitzeko tentsio babeslearen funtzioak?

Etengailuek batez ere zirkuitu laburren eta gainkargaren aurkako babesa eskaintzen duten arren, tentsio-maila edozein dela ere, tentsioarekin lotutako arazo zehatzei aurre egiteko ekipamendu espezializatua behar baduzu, PUGAOren Dual Display Voltage Protector aukera ezin hobea da.

1. Gaintentsioaren babesa

Tentsioak bat-batean gora egiten duenean (adibidez, hautsitako kable neutro batek tentsioa 380 V-ra igotzen badu), gailuak berehala moztuko du elikadura-hornidura, tentsioak aurrez ezarritako atalasea gainditzen duen unean, eta, horrela, etxetresna elektrikoak hondatzea edo erretzea saihestuko du.

2. Tentsio azpiko babesa

Tentsioa baxuegia jaisten denean (adibidez, 170 V-tik behera jaisten denean elektrizitatearen erabilera goreneko garaietan), gailuak automatikoki deskonektatuko du energia elektrikoa. Horri esker, motordun aparatuak gehiegi berotzea eta erretzea ekiditen da tentsio nahikorik gabe funtzionatzeagatik.

3. Gainkorrontearen babesa

PUGAOren produktuak aurreratuak eta oso fidagarriak dira, eta egungo monitorizazio gaitasun integratuak dituzte. Korronteak aurrez ezarritako atalasea gainditzen badu, gailua babesa emateko abiaraztean jarriko da.

4. Berreskuratze automatikoa

Tentsioa maila normalera itzultzen denean, tentsio-babesleak automatikoki berrezartuko du energia atzerapen labur baten ondoren, eskuzko esku-hartzerik gabe.

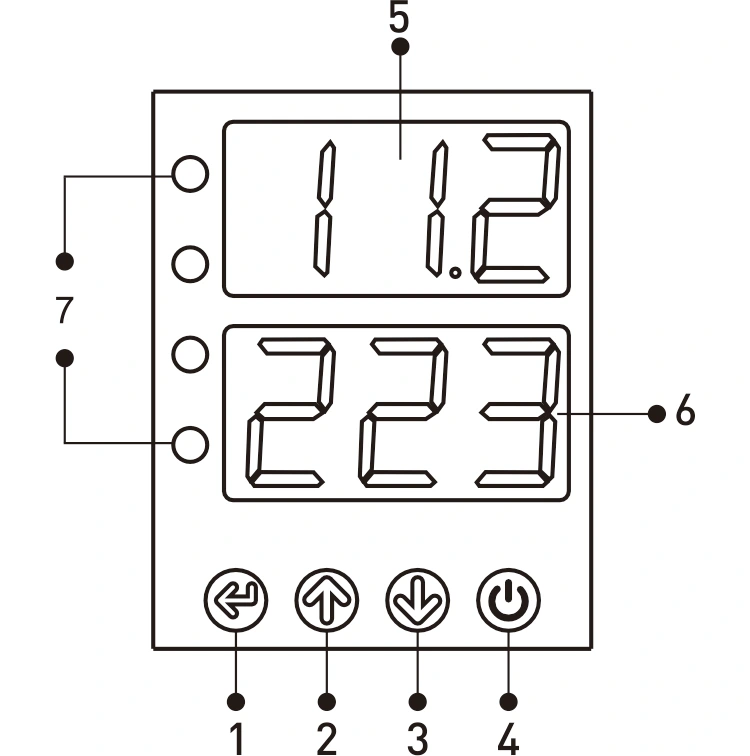

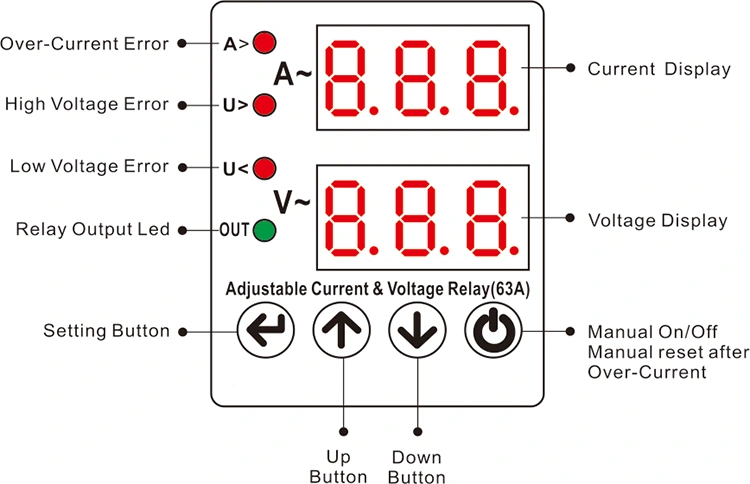

Pantaila eta botoiak

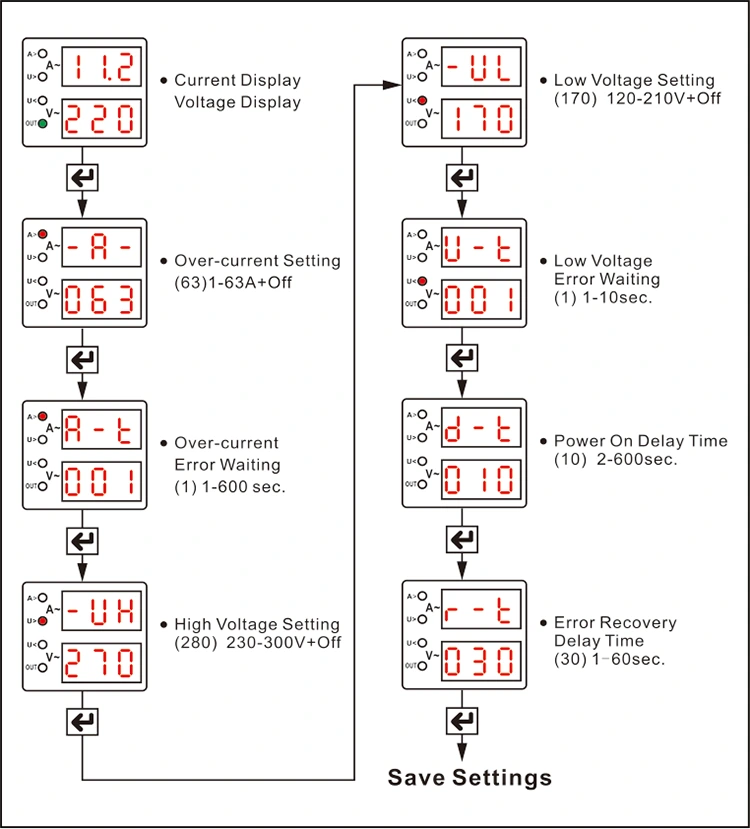

1 - EZAR botoia: gainkorrontearen balioa, tentsio altua/baxua ezarpenaren balioak, akatsak eta abar konfigurazioan ezartzeko edo aldatzeko.

2 - GORA botoia: Nahi den balioa handitzen du.

3 - Behera botoia: nahi den balioa gutxitzen du.

4 - Eskuzko Pizte/Itzali botoia: Gailuaren irteera desaktibatzeko erabiltzen da. Egoera horretan baldin badago, pantaila "desaktibatuta" agertuko da eta gailua ez da berrezarriko. Gailua akatsik ez badago botoi hau berriro sakatuz gero, gailua piztuko da eta berriro erabiliko da.

5 - GAURKO BANTAILUA

Lehenengo pantaila-taldea: funtzionamendu arruntean, sarrerako tentsioa erakusten da hemen; akatsik gabeko baldintzetan, pantaila beti piztuta dago; Tentsio altu edo baxuaren ondoriozko akatsetan, pantailak keinu egiten du. Programazioan zehar, pantailak dagokion programaren balioak erakusten ditu, hala nola gehiegizko korrontea, tentsio altua/tentsio baxua, akatsen itxaron, itxaron ezarritako balioak berrezarri.

6 - Tentsioaren bistaratzea

Bigarren pantaila-taldea: funtzionamendu arruntean, honek uneko balioa bistaratzen du; akatsik gabeko egoeran, pantaila piztuta geratzen da; gainkorronte-matxura batean, pantailak keinu egiten du. Programazioan zehar, honek dagokion programaren balioa bistaratzen du.

7 - LEDak:

A>: Korronte gehiegizko matxura batean pizten da.

V>: goi-tentsioko matxura batean argitzen da.

V<: tentsio baxuko matxura batean pizten da.

OUT: gailua ateratzen ari denean pizten da.

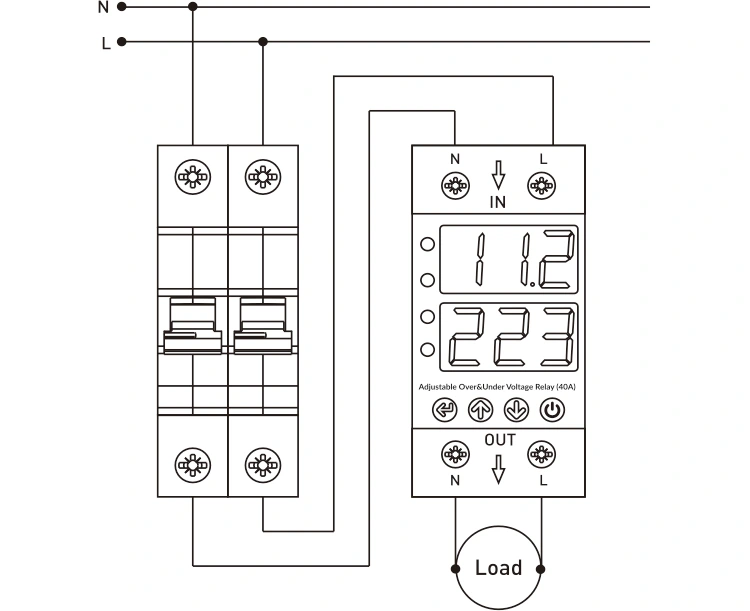

Konexio-diagrama

Elikatze-iturriko neutro eta faseko hariak gailuaren "Sarrera" ataleko "N" eta "L" terminaletara konektatu behar dira.

Gaintentsioaren eta azpitentsioaren babesa behar duten gailuetarako, neutroa eta fasea hariak gailuaren "Irteera" ataleko "N" eta "L" terminaletatik konektatu behar dira.

Aplikazio-eszenatokiak

Ohiko galderak

G: Eskuz doi al ditzaket nik neuk tentsio-bidaien mugak?

A: Bai. Hau da PUGAO produktuen abantail nagusietako bat. Parametro hauek eskuz doi ditzakezu kontrol-paneleko doikuntza-botoiak erabiliz:

Gain-tentsioaren babes-atalasea

Tentsio azpiko babes-atalasea

Gehiegizko korrontea babesteko atalasea

Berreskuratzeko atzerapen-denbora

Konfigurazio-urrats zehatzak ikusteko, ikusi produktuarekin batera doan funtzionamendu-eskuliburua.

G: Zergatik argitzen da pantaila elikadura-iturria konektatu ondoren, baina energia ez zaio berehala kargari ematen?

E: Mesedez, begiratu pantaila zenbakirik keinuka ari den edo atzerako kontaketa bat abian den ikusteko. Honek babeslearen abiarazte atzeratuaren funtzioa aktibo dagoela adierazten du.

Helburua: Sare elektrikoa mantentzen edo zaharberritu eta berehala gerta daitezkeen bat-bateko korronte gorakadengatik etxetresna elektrikoak honda ez daitezen.

Gomendioa: konektatzean energia berehala eman nahi baduzu, berreskuratzeko atzerapen-denbora bere gutxieneko balioan ezar dezakezu; hala ere, aparatuaren segurtasunaren mesedetan, atzerapen-epe jakin bat mantentzea gomendatzen dugu.
