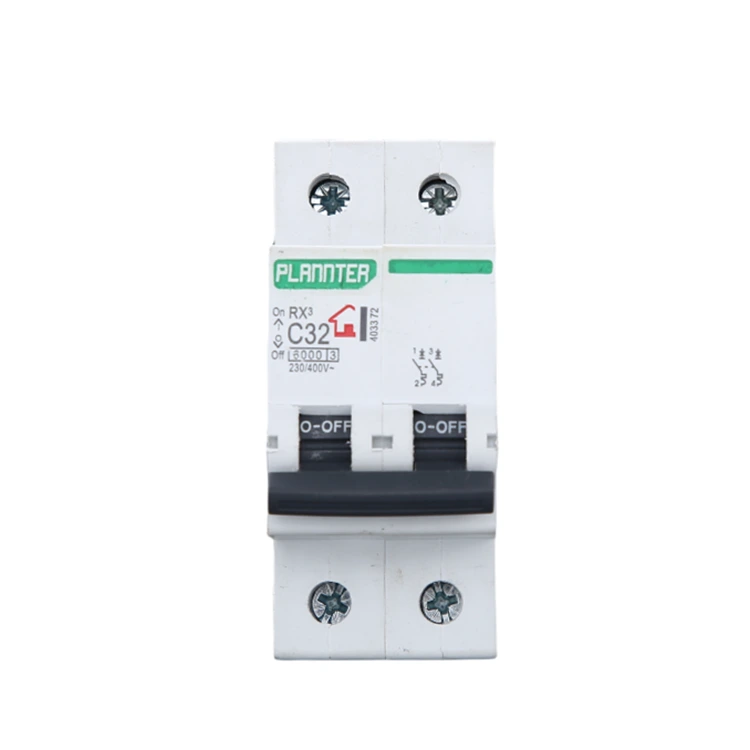

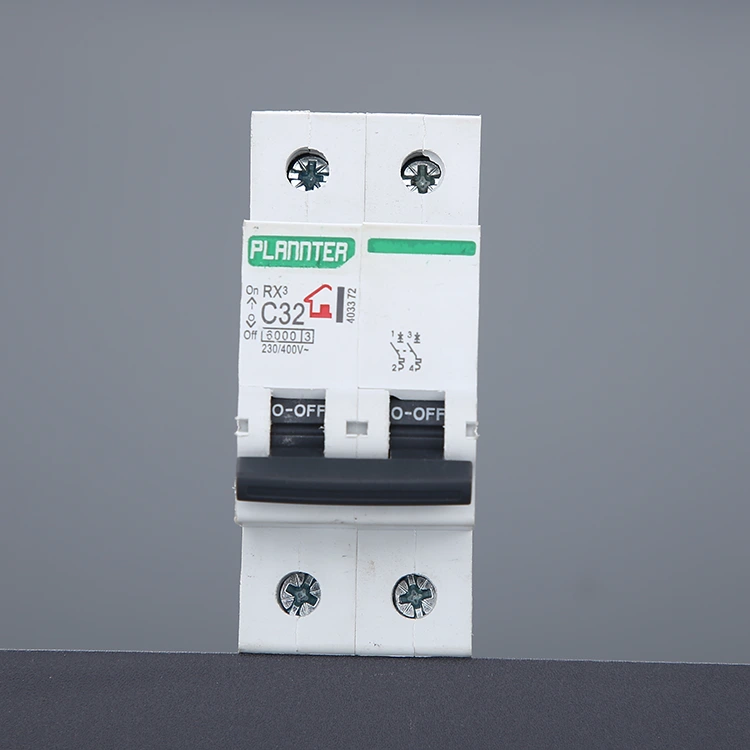

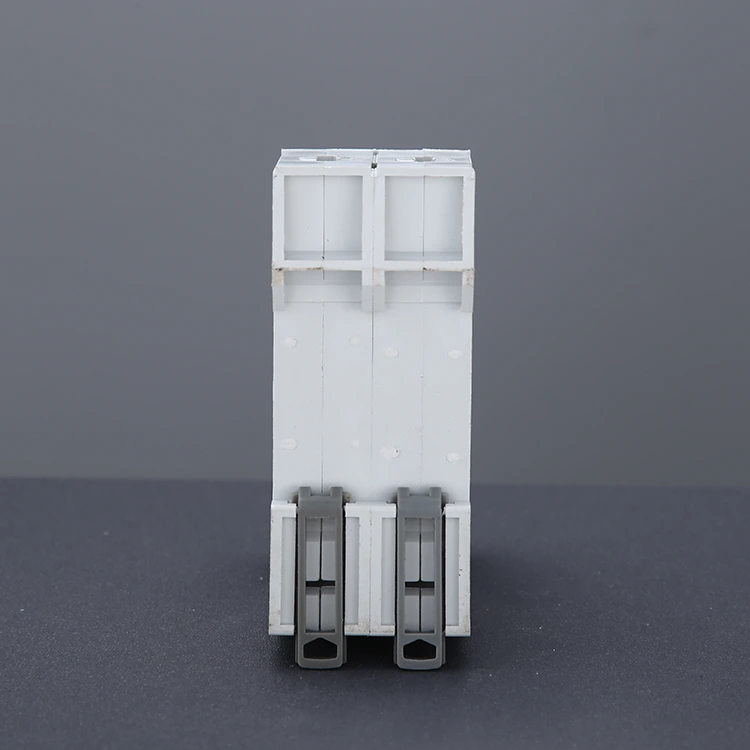

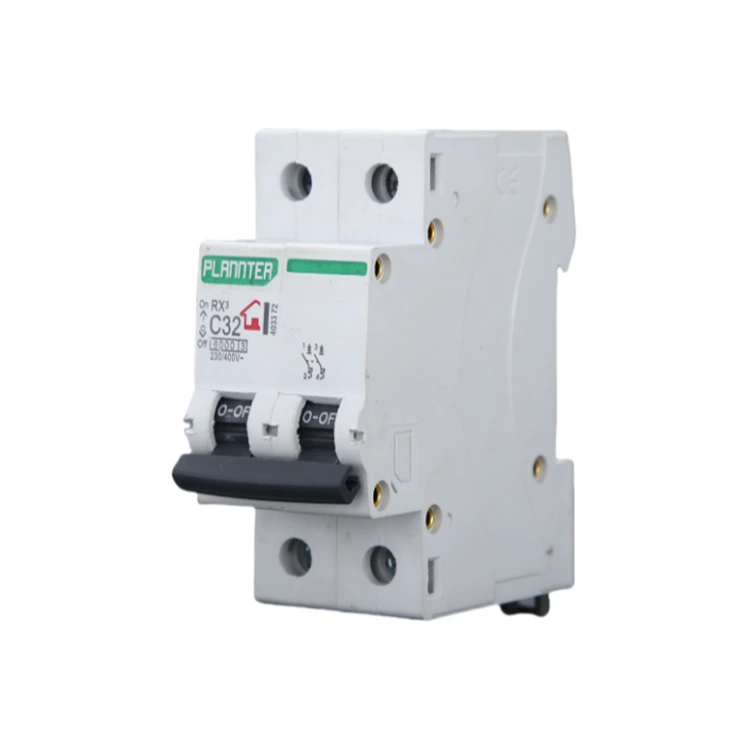

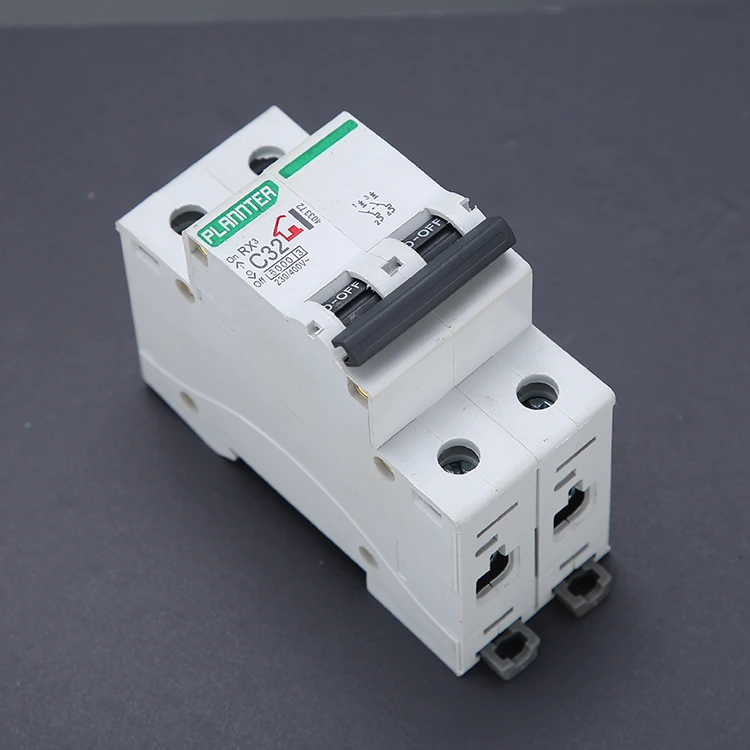

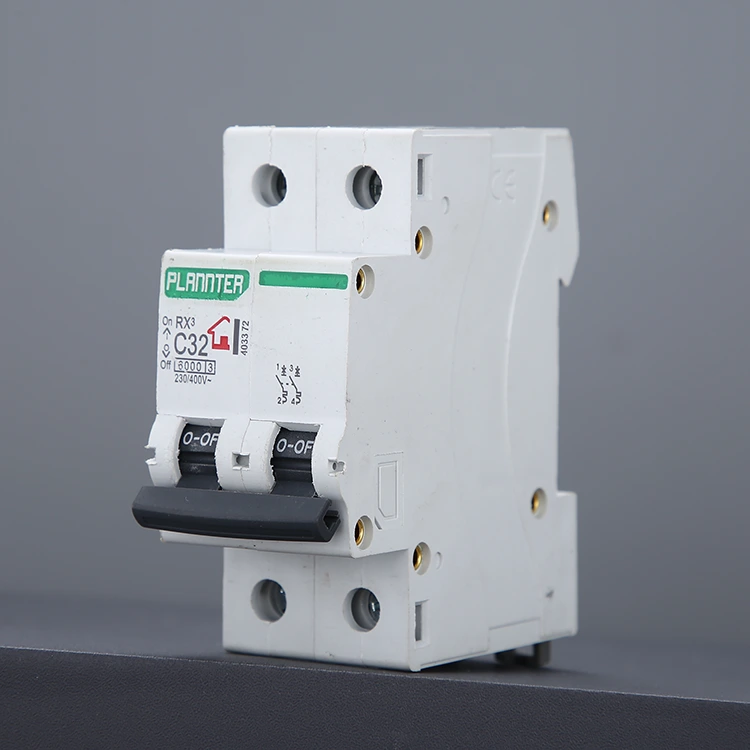

DZ47 Air-Switch etengailua

Kalitate handiko DZ47 Air-Switch Circuit Breaker PUGAO (Plannter Electric) fabrikak eskaintzen du, AC zirkuituetan erabiltzen den babes elektrikoko gailu moduko bat da, bi polo independente dituena, suaren kablea eta zirkuituko zero haria aldi berean mozteko gai dena. Zirkuituaren egungo aldaketa denbora errealean gainbegiratzen du magnetiko termikoko deuseztapen-mekanismoaren edo kentze-mekanismo elektronikoaren bidez, eta zirkuitua gainkargatuta dagoenean, zirkuitu laburrean eta beste baldintza anormal batzuk daudenean, DZ47 Air-Switch Circuit Breaker azkar eta automatikoki deskonekta daiteke elikadura mozteko, ekipoen kalteak, zirkuituaren sua eta beste segurtasun istripu batzuk saihestuz. ISO9001 ziurtagiriak.

Lan-printzipioa

DZ47 Air-Switch Circuit Breaker produktu oso estandarizatua da. PUGAOren fabrikazio-prozesu helduak eta teknologia aurreratuak hiru oinarrizko funtzionamendu-printzipio erabiltzen ditu: abiarazte termikoa, magnetikoa eta aire-arkua itzaltzea. Gure produktuek babes fidagarria eskaintzen diete mundu osoko milaka sistema elektrikori.

1. Bidaia Termikoa

Etengailuak dilatazio termiko koefiziente desberdinak dituzten bi metalez osatutako banda bimetaliko bat dauka. Zirkuituko korronteak balio nominala gainditzen duenean, baina oraindik zirkuitu laburren mailara iritsi ez denean, korronteak sortutako beroak banda bimetalikoa alde batera okertzea eragiten du.

Aurrez ezarritako angelu batera okertu ondoren, lotura mekaniko bat abiarazten du, etengailuak abiaraztea eraginez. Metatutako kalibrazio-esperientzia 14 urteko aprobetxatuz, gure banda bimetalikoa purutasun handiko materialaz egina dago, eta, ondorioz, erantzun sentikorra eta koherentea ematen du egungo gorabeheren aurrean.

2. Bidaia magnetikoa

Etengailuak bobina elektromagnetiko bat dauka. Zirkuitu labur bat gertatzen denean, korrontea berehala igotzen da balio normalaren hainbat aldiz edo are hamar aldiz. Korronte izugarri honek eremu magnetiko indartsua sortzen du bobinan, eta berehala erakartzen du elektroimanaren armadura pistoi bat bezala.

Armadurak zuzenean eragiten dio tronpatze-mekanismoari, milisegundo-mailako berehalako potentzia moztea lortuz.

Gure fabrikak eroankortasun handiko kobrea eta puntuko soldadura prozesu guztiz automatizatua erabiltzen ditu, mekanismoa maiztasun handiko korrontearen eraginpean ez trabatu edo huts egiten ez dela ziurtatzeko.

3. Arkua itzaltzeko sistema

Kontaktuak bereizten diren unean, goi-tentsioko korronteak airea hausten du, tenperatura altuko arku bat sortuz, bereziki diseinatutako arkua itzaltzeko ganbera batean sartzen dena. Sare metaliko anitzek arkua hainbat segmentu txikitan banatzen dute, azkar hoztuz eta itzaliz erre kontaktuak saihesteko.

Gure DZ47 serieak arkua itzaltzeko sarearen antolamendu-dentsitatea optimizatzen du, barruko osagaiak modu eraginkorrean babesten ditu maiz astindu diren baldintzetan ere.

Abantaila teknikoak

PUGAO-ren DZ47 Air-Switch Circuit Breaker-ek errendimendu handiko deskonexio termo-magnetikoen teknologia erabiltzen du funtzionamendu zehatza eta fidagarria bermatzeko hainbat baldintza konplexutan. Produktuak oinarrizko abantaila hauek ditu:

Haustura-ahalmen handia: eredu estandarrak 6kA-rainoko apurtze-ahalmena du, hiriko sare elektrikoen eta industria-inguruneen zirkuitulaburrak babesteko baldintzak betetzen dituena.

Tentsioaren erabilgarritasun zabala: AC 230/400V sistema onartzen du, bateragarritasun sendoa, sare elektrikoko sare nazional eta eskualdeko hainbat estandarretan aplikagarria.

Diseinu modularra: tamaina trinkoa, DIN errail muntatzeko euskarria, erraza da banaketa-kutxa eta kontrol-armairu mota guztietan integratzeko.

Arkua itzaltzeko gaitasun sendoa: DZ47 Air-Switch Circuit Breaker-ek geruza anitzeko zeramikazko tartea eta metalezko arkua itzaltzeko parrilla konbinatzen dituen egitura hartzen du, arkua modu eraginkorrean kentzen duena eta bizitza luzatzen duena.

Bizitza mekaniko luzea: proba zorrotzen ondoren, funtzionamendu mekanikoaren bizitza 10.000 aldiz baino gehiagokoa da.

Ohiko galderak

G: DZ47 serieko etengailuak DC sistemetan erabil daitezke?

A: Ez. DZ47 seriea ACrako bereziki diseinatutako aire etengailua da. Korronte alternoak (AC) zero-gurutzatzearen ezaugarria du, eta arkuak itzaltzeko barneko sareak modu eraginkorrean itzaltzen ditu arkuak.

Korronte zuzenak (DC) ez du zero-gurutzatze ezaugarririk. AC etengailu bat erabiltzeak itzali gabeko arkuak sor ditzake, eta sutea eragin dezake. Eguzki- edo bateria-sistemaren beharrak badituzu, jar zaitez gurekin harremanetan DC Circuit Breaker zehaztapen zehatzetarako.

G: Nola aukeratzen dut hiru txandakako kurba desberdinen artean (B, C eta D)?

A: Hautaketa zure karga motaren araberakoa da:

B mota (3-5 In): Aproposa den korronte baxuko kargarako, hala nola, erresistentziazko berogailuak eta ekipo informatikoak.

C mota (5-10in): zehaztapen ohikoena, argiztapen-tresnetarako, etxetresna elektriko orokorretarako eta potentzia-banaketa komertzialetarako egokia.

D mota (10-14In): abiarazte-korronte oso altuak dituzten ekipoetarako egokia da, hala nola motor txikiak, konpresoreak edo transformadore industrialak.

Pugaok talde tekniko profesional bat du, zure ingeniaritza-planoetan oinarrituta hautaketa-aholku zehatzak eman ditzakeena. Jarri gurekin harremanetan zure eskakizunak bidaltzeko eta doako aurrekontua lortzeko!

Galdera tekniko gehiagorako, mesedez kontsultatu gure ingeniariei berehala; azkar erantzungo dugu.
