DIN Rail Mount miniaturazko etengailua

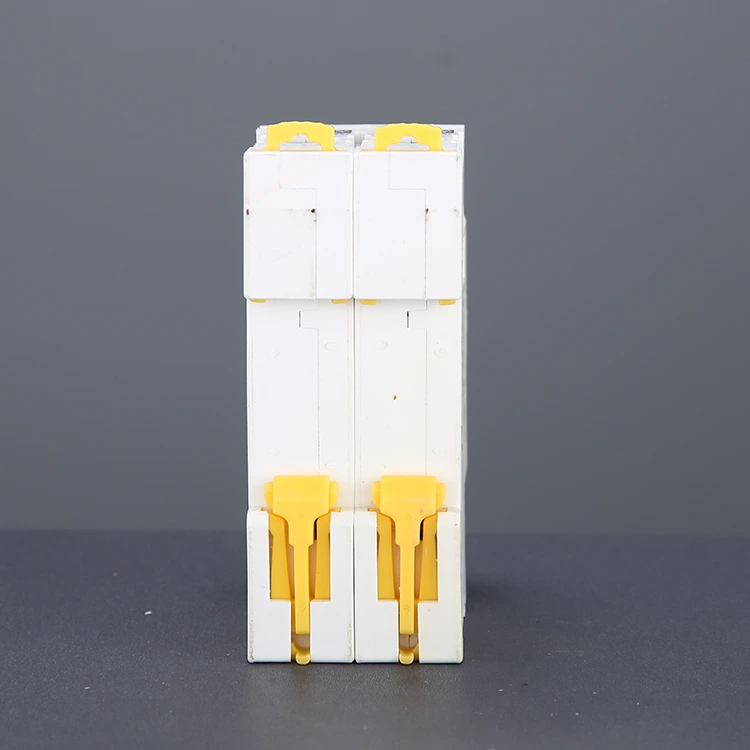

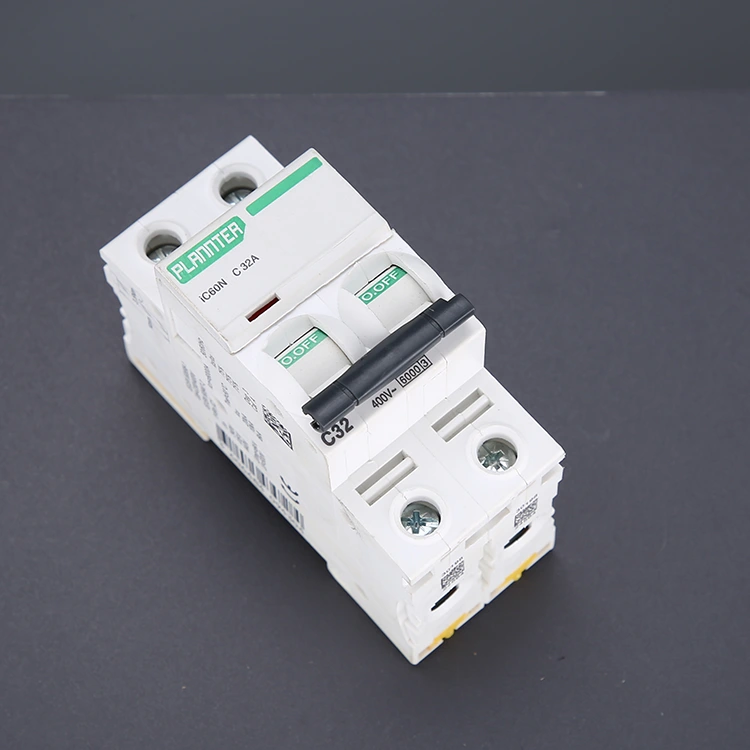

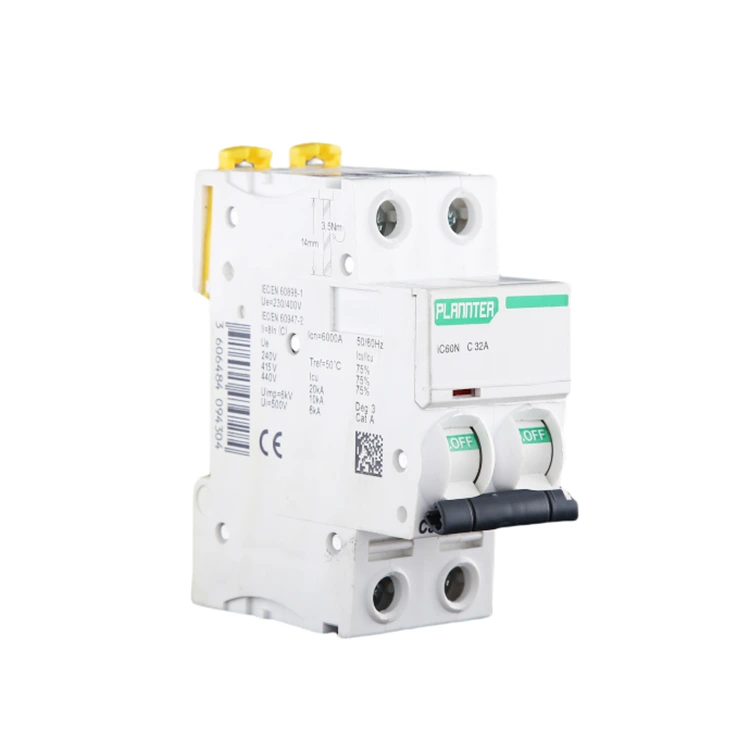

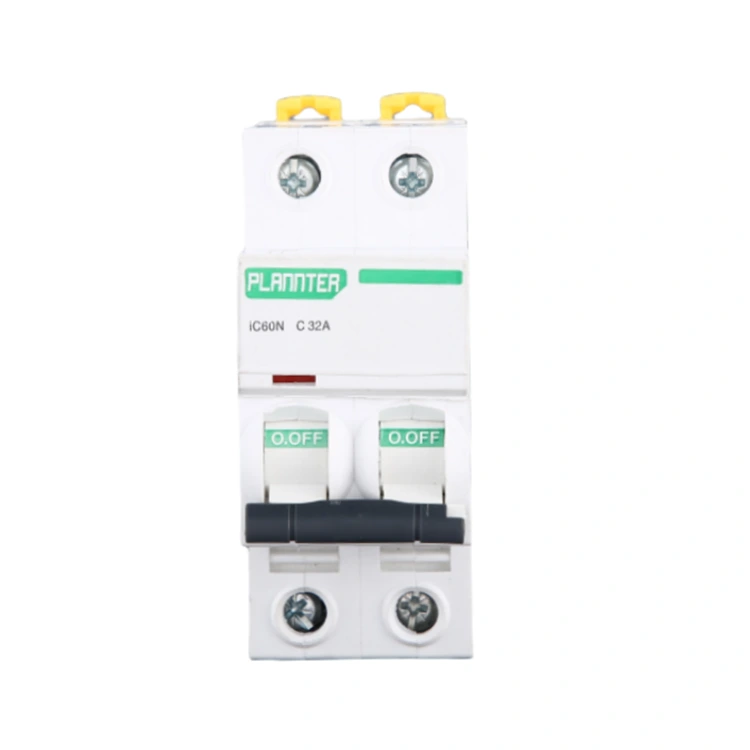

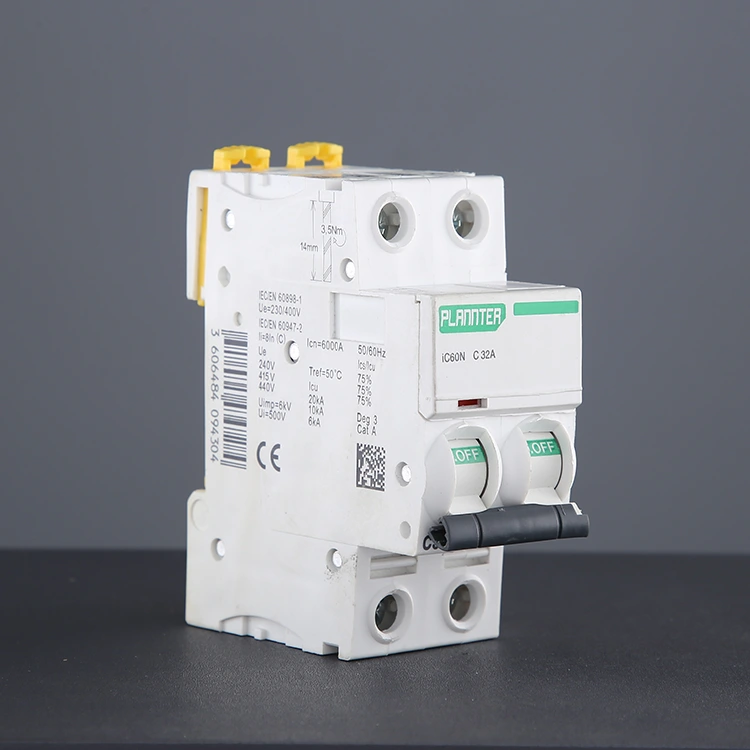

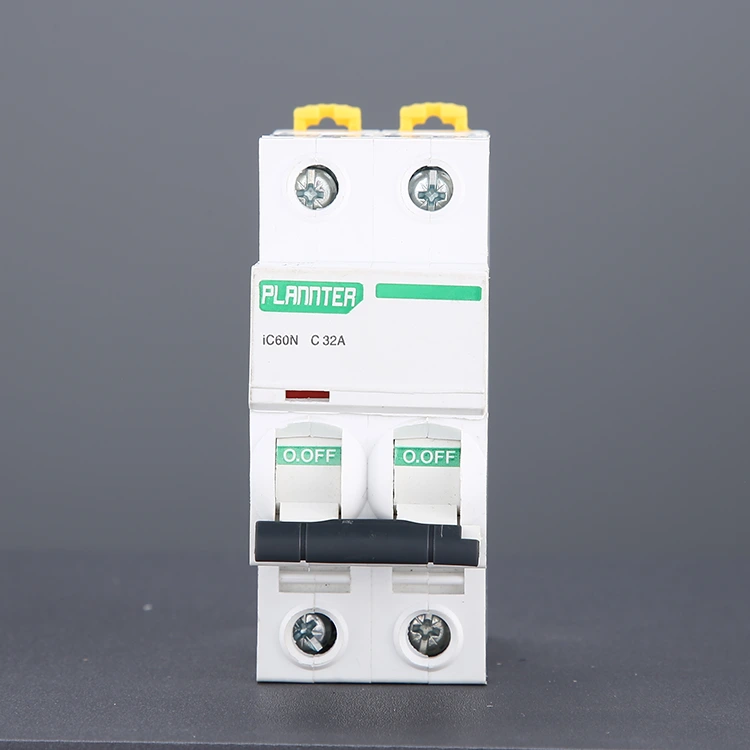

Suaren kablea soilik deskonektatzen duen polo bakarreko etengailu (1P) ez bezala, 2 poloko DIN Rail Mount Miniaturazko Circuit Breaker-ek sinkronoki deskonektatuko du suaren kablea eta zero kablea abiatzen denean, zero hariaren elektrifikazioaren ondorioz deskarga elektrikoaren arriskua saihestuz, segurtasun faktore handiagoa baita. Hori dela eta, bereziki egokia da elektrizitate-hutsaren aurkako babes osoa behar duten aplikazioetarako, hala nola etxeko aire girotuak, ur-berogailuak, banaketa-etengailu nagusiak, potentzia txikiko ekipoak, etab.

Zergatik da DIN Rail Design industria estandarra?

1. Modulartasuna eta Malgutasuna

Blokeekin eraikitzen den antzera, hainbat etengailu, hondar-korronte gailu, kontaktore edo erreleek elkarren ondoan munta ditzakezu trenbidean.

Zirkuitu batek adar gehigarri bat behar badu, etengailu berri bat sartzea besterik ez duzu trenbideko espazio libre batean, banaketa-taula osoa ordezkatu beharrik gabe.

2. Instalazio-eraginkortasun paregabea

Elektrizistarentzat, DIN errailean muntatutako miniaturazko etengailu bat instalatzeak segundo besterik ez du behar. Torloju-finkatutako metodo tradizionalekin alderatuta, instalazio-denbora % 80 baino gehiago murrizten da.

3. Normalizazioa eta Trukagarritasuna

IEC 60898 arauari atxikita, PUGAO etengailuak guztiz bateragarriak dira ABB, Schneider Electric eta Siemens bezalako markekin. Lehendik dauden ekipoak ordezkatu behar badituzu, gure produktuak zuzeneko ordezkapen gisa balio dute.

4. Beroa xahutzea eta mantentzea

Errailaren muntatzeak etengailuak esekitzen ditu, beroaren xahupen eraginkorra errazten duen aire-zirkulazio-hutsune bat sortuz haien atzean.

Mantentze-lanetarako, gailu espezifikoa errailetik kendu besterik ez duzu behar, armairuaren itxitura osoa desmuntatzeko beharra kenduz.

DIN errailaren muntaketa eta muntaketa finkoa: zein da aldea?

Trenbideen muntaketa hautatzeko eszenatokiak: errailen muntaketa da etengailuen aplikazioen % 90 baino gehiagorako aukerarik hobetsiena.

● Banaketa-kutxa edo armairu estandarrak

● Batch instalatzea eskatzen duten egoerak (ingeniaritza proiektuak)

● Etorkizuneko mantentze-lanak edo hedapena beharrezkoak izan daitezkeen kasuak

● Etxebizitza-, merkataritza- eta industria-sistema elektrikoak banatzeko sistema gehienak

Funtzioa

Gainkarga babestea: Karga-korronteak balio nominala gainditzen duenean denbora luzez, MCB barruko bimetalak beroaren eraginez okertzen dira, mekanismo mekanikoak zirkuitua jarduteko eta moztu egiten du, linea gehiegi berotu eta sua eraginez.

Zirkuitu laburren babesa: Linean zirkuitulaburra gertatzen denean eta korrontea berehala igotzen denean, aurrelari elektromagnetikoak azkar indar magnetiko indartsua sortzen du eta lotura mekanismoa bultzatzen du kontaktuak deskonektatzeko, milisegundoko abiarazteak konturatuz.

Isolamendu osoa: Mantentze-lanetan edo berrikuspenean, etengailuaren eskuzko funtzionamenduak sute-lerroa eta zero-lerroa aldi berean deskonekta ditzake, ekipoa elektrifikatuta ez dagoela ziurtatuz eta operadoreen segurtasuna bermatuz.

Jarraipen bikoitza: DIN Rail Mount Miniaturazko Circuit Breaker honek su-lerroaren eta zero-lerroaren egungo egoera kontrolatu dezake denbora errealean, eta babes-ekintza berehala exekutatu dezake edozein lerroetan anomaliarik dagoenean.

Nola instalatu behar bezala DIN errailean muntatutako etengailu bat?

Zure produktuaren entregarekin batera, PUGAOk instalazio eta mantentze-gida oso bat eskaintzen du; Arazoren bat aurkitzen baduzu, mesedez jarri harremanetan gure salmenta osteko laguntza teknikoarekin. DIN errailaren diseinuak instalazio-prozesua errazten duenez, instalazio-praktika estandarretan oinarritutako gomendioak ere eskain ditzakegu.

1. urratsa: Deskonektatu elikadura iturria

Edozein eragiketa egin aurretik, ezinbestekoa da banaketa-kutxaren elikadura nagusia moztea. Erabili multimetroa edo tentsio-probatzailea sarrerako terminalak egiaztatzeko; tentsiorik ez dagoela baieztatu ondoren bakarrik jarraitu lanarekin. Isolatutako eskularruak eta segurtasun-betaurrekoak erabiltzea gomendatzen dugu.

2. urratsa: Ikuskatu instalazio-ingurunea

Egiaztatu 35 mm-ko DIN errail estandarra instalatuta dagoela banaketa-kutxa barruan. Ziurtatu beroa xahutzeko eta etorkizuneko mantentze-lanak errazteko tarte nahikoa dagoela, eta berretsi erraila ondo lotzen dela, solterik gabe.

3. urratsa: muntatu etengailua errailean

Lerrokatu etengailuaren goiko klipa DIN errailarekin, eta sakatu beherantz beheko klipa automatikoki bere tokian blokeatu arte. Gailua ondo finkatuta egon behar da eta ez dago inolako dabiltzerik.

Diseinu modularrak etengailu anitz elkarren ondoan instalatzeko aukera ematen du.

4. urratsa: Konektatu potentzia eta karga-lerroak

Kablearen konfigurazio estandarrak potentzia sarrera goiko terminaletara eta karga irteera beheko terminaletara konektatzea dakar. Erabili zehaztutako korronte-kalifikazioa betetzen duten hariak (adibidez, 32 A-ko etengailurako, ≥4 mm²-ko hariaren sekzioa gomendatzen da). Estutu terminaleko torlojuak sendo konexio solteak edo gehiegi berotzea saihesteko.

5. urratsa: Egiaztatu kableatuaren eta instalazioaren egoera

Ziurtatu kable-konexio guztiak seguru daudela eta hari biluzirik ez dagoela agerian. Egiaztatu polaritatea eta fase-sekuentzia; hau bereziki garrantzitsua da sistema trifasikoetarako. Ziurtatu etengailuaren etengailua "OFF" (deskonektatuta) posizioan dagoela.

6. urratsa: Pizteko proba

Elikatze-iturri nagusia berrezarri ondoren, etengailua "ON" posiziora funtzionamendu egokia probatzeko. Egiaztatu zarata ezohikorik, gehiegi berotzearen zantzurik edo ustekabeko estropezurik dagoen.

Ohiko galderak

1. Merkataritza-enpresa edo fabrikatzailea zara?

DIN Rail Mount Miniature Circuit Breaker-en 10 urteko esperientzia duen fabrika profesionala gara.

2. Zerbitzu pertsonalizatua onartzen al duzu?

OEM / ODM zerbitzua eskaintzen dugu, zure markaren logotipoa produktuetan inprimatu dezakegu. Talde tekniko eta aurrekontu profesionalek irtenbide egokiak eman ditzakete zure marrazkien eta parametroen eskakizunen arabera.
