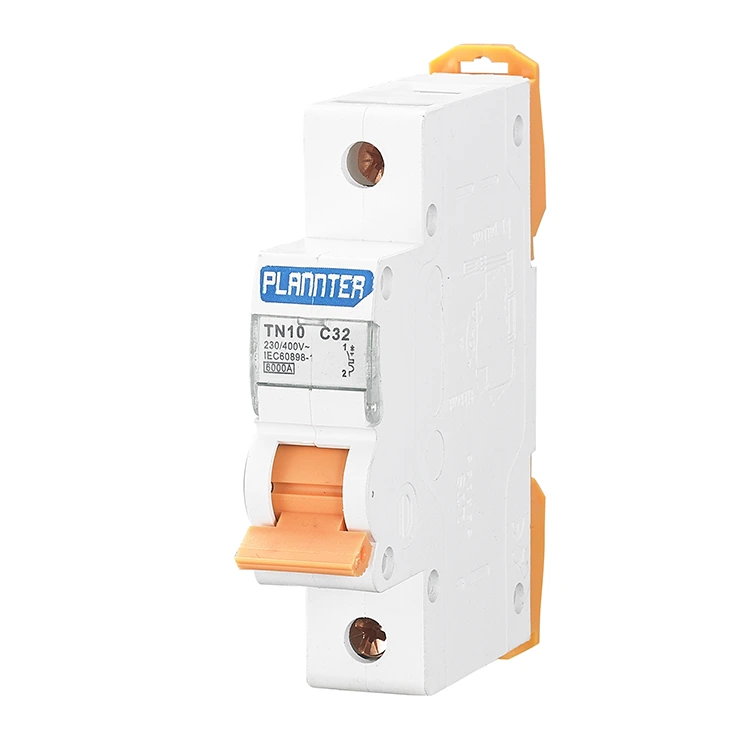

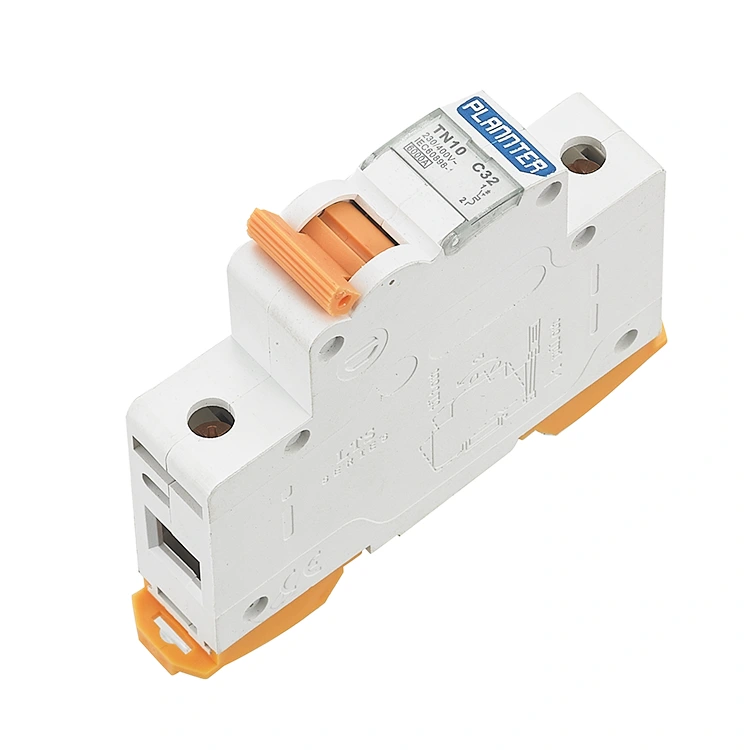

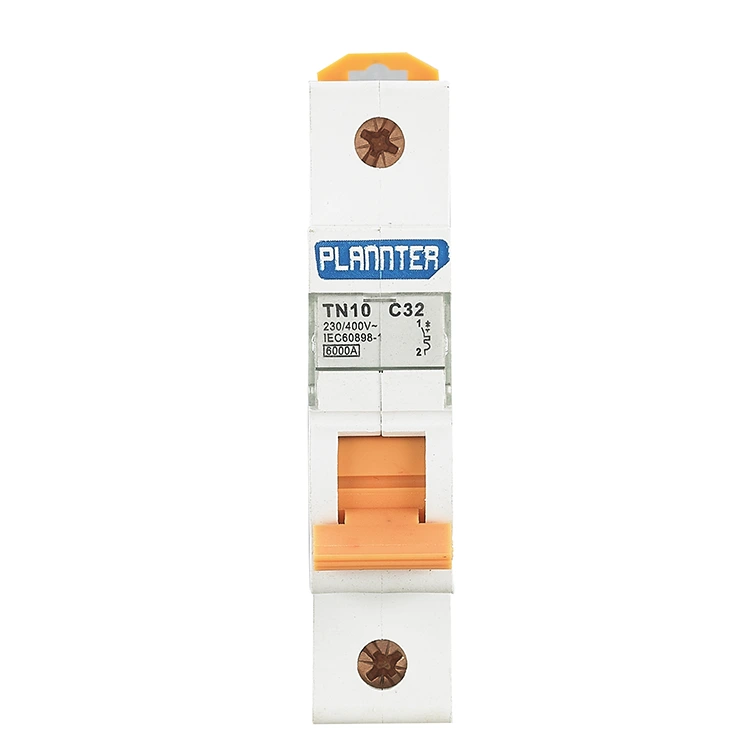

Zirkuitu Laburren babeserako etengailuak

Zirkuitu Laburra babesteko etengailuak tentsio baxuko elektrizitatea banatzeko tresna bat da. Zirkuitua modu eraginkorrean babesten duen arkua itzaltzeko gailu batez hornituta dago. Etxeko eta industria-inguruneetan, etengailuek osagai elektrikoen konbinazioaren antzeko eginkizuna betetzen dute, hala nola, labana etengailuak, fusibleak eta errele termikoak zirkuituen funtzionamendu segurua bermatzeko.

Lan-printzipioa

Barruan, etengailuak bi babes-mekanismo nagusi ditu: pixkanakako gainkargak aurre egiteko diseinatutako banda bimetalikoa eta zirkuitu laburrak maneiatzeko dedikatzen den bobina elektromagnetikoa. Zirkuitua milisegundo gutxiren buruan deskonexio automatikoa ziurtatzeko, gailuak honako sekuentzia operatibo hau exekutatzen du abiarazten denean:

Berehalako sentsazioa: Zirkuitu labur bat gertatzen denean, etengailuaren barnean dagoen bobinaren zehar korronte gorakada izugarria igarotzen da.

Indar magnetikoaren sorkuntza: Indukzio elektromagnetikoaren printzipioekin bat etorriz, korronte oso altu honek eremu magnetiko izugarri indartsua sortzen du berehala.

Eragin mekanikoa: Eremu magnetiko honek sortzen duen indarra mailu astun baten antzera jokatzen du, eta berehalako inpaktua ematen dio tronpatze-mekanismoari.

Deskonexio azkarra: Kontaktu elektrikoak indarrez irekitzen dira milisegundoren barruan, korronte-fluxua bat-batean eten eta, horrela, kableatuak urtzea saihestuz, muturreko beroagatik edo sua hartzeagatik.

Etengailuen polo motak

1. Polo bakarreko etengailuak: Zirkuitu Laburren Babesetarako Etengailuek etengailu-kontaktu bakarra dute eta batez ere zirkuitu monofasikoetarako erabiltzen dira, hala nola etxeko argiztapen-zirkuituetarako edo entxufeetarako.

2. Polo bikoitzeko etengailuak: polo bikoitzeko etengailuek bi konmutazio-kontaktu dituzte fasea eta neutroa hariak kontrolatzeko. Polo bikoitzeko etengailuak normalean fasea eta neutroa hariak aldi berean kontrolatu behar diren agertokietan erabiltzen dira, hala nola, motorraren kontrolak edo bi faseko potentzia sistemak.

3. 3 poloko etengailuak: 3 poloko etengailuek hiru faseko hari bereizi kontrolatzen dituzten hiru konmutazio-kontaktu dituzte, hala nola ekipamendu komertzialak eta industrialak, hiru linea elektriko bereizten aldibereko kontrola eskatzen dutenak karga banaketa seguru eta orekatua bermatzeko.

Abantailak

1. Zirkuitu Laburren Babesetarako Etengailu honek 35 mm-ko DIN errailaren muntaketa metodo estandarra hartzen du eta doitasun handiko magnetiko-termiko askapen mekanismoa hartzen du berehalako korronteari aurre egiteko;

2. Isolamendu-sistemaren diseinua hobetua, epe luzerako estres termikoak eragindako isolamendu-zahartzea saihesteko;

3. Isolamendu-tentsio nominala AC400V arte, gain-tentsioaren babesarekin, energia fotovoltaikorako eta potentzia banatzeko sare konplexurako egokia;

4. 6A-tik 63A-ra bitarteko korronte-aukerak, diseinu trinkoa eta modularra, etxebizitza-argiteria, entxufeak, motorrak, sistema fotovoltaikoak eta karga-eskaeraren beste eszenatoki desberdinei erantzuteko.

5. Produktuak OEM/ODM zerbitzua onartzen du, atzerriko banaketa eta marka pertsonalizatzeko eskaria betetzen duena. PUGAO (Plannter Electric) fabrikak ISO9001 nazioarteko kalitate sistemaren ziurtagiria gainditu du.

Aplikazio-eszenatokiak

Zirkuitu Laburren Babeserako PUGAO-ren etengailuak etxebizitzetako, merkataritzako eta industriako potentzia-sistemetan erabiltzen dira, eta hainbat ezarpenetarako babes fidagarria eskaintzen dute.

1. Bizitegiko Energia Banatzeko Sistemak

Argiztapenerako, korronte-harguneetarako eta etxetresna elektrikoetarako zirkuituetan erabiltzen da; kableatuak zahartzeak edo aparatuen matxurak eragindako zirkuitulaburren bat gertatuz gero, elikadura-hornidura azkar mozten dute hariak erretzea edo sutea saihesteko.

2. Eraikin Komertzialen Potentzia Sistemak

Gure etengailuak egokiak dira elektrizitatea banatzeko sistema komertzialetan, hala nola merkataritza guneetan, bulego eraikinetan eta hoteletan. Zirkuitu nagusietan zein adar-zirkuituetan aplikatuta, zirkuitu laburrek argindar etenaldi zabalak edo ekipoen kalteak eragitea ekiditen dute.

3. Ekipamendu industrialak eta produkzio-lerroak

Hainbat motatako makineria industrialetan, motor elektrikoetan eta produkzio-lerro automatizatuetan zabalduta; azkar mozten dute potentzia ekipoen matxura edo kableatuaren anomaliak gertatuz gero, eta, horrela, ekipoen kalteak eta produkzio-etenaldiak saihestuz, mantentze-kostuak eta geldialdi-arriskuak murrizten dituzte.

4. Energia Banatzeko Armairuak eta Kontrol Sistemak

Potentzia banatzeko armairuetan eta kontrol paneletan instala daiteke oinarrizko babes-osagai gisa funtzionatzeko, zirkuitu laburreko babes zentralizatua eskainiz hainbat zirkuiturentzat. Hauek normalean ingeniaritza-proiektuetan eta ekipamendu elektriko integratuetan erabiltzen dira.

5. Zirkuitu Laburreko Korronte Altuko Inguruneak

Transformadoreen edo elikadura iturrien ondoan kokatutako zirkuituetarako —edo zirkuitulabur-korronte maila altua duten beste eremu batzuetan— etengailu-ahalmen handiko etengailuak behar direnean, produktu hau aukera ezin hobea da.

Ohiko galderak

G: Zirkuitu laburren babesa eta gainkargaren babesa gauza bera al dira?

E: Ez. Normalean etengailu berean integratuta egon arren, printzipio ezberdinekin funtzionatzen dute. Gainkargaren babesak gehiegizko karga luzeen aurka babesten du, beroaren metaketaren arabera; Zirkuitu laburreko babesak berehalako magnitude handiko korronteetatik babesten ditu, erakarpen indar magnetikoetan oinarrituz.

G: Zergatik etengailu batzuek 6kA-ko balorazioa dute, eta beste batzuk 15kA-koak diren bitartean?

A: Honek hausteko ahalmena adierazten du. 6kA-ko balorazioa esan nahi du segurtasunez eten dezakeen zirkuitulaburreko korronte maximoa 6.000 amperekoa dela. Zirkuitu-labur-korronteak balio hori gainditzen badu, etengailuak eztanda egin dezake. Transformadore-ahalmen handiagoko kokalekuek etengailu-ahalmen handiagoko etengailuak behar dituzte; hautatu aurretik, mesedez, baimendu PUGAOri gomendio profesionalak edo diseinu pertsonalizatuko irtenbide bat eskain diezazula.

G: Garbitu al dezaket etengailua? Nola jarraitu behar dut?

E: Bai, baina aldez aurretik elikadura hornidura guztiz deskonektatuta dagoela ziurtatu behar duzu.

Mesedez, erabili zapi lehor bat karkasako hautsa garbitzeko, arku itzaltzeko ganberara hauts-partikulak sar ez daitezen zainduz.

Guztiz debekatua: ez erabili disolbatzaile kimikorik edo urik plastikozko karkasa garbitzeko, horrek suaren iragazpeneko materialen errendimendua arriskuan jar dezakeelako edo barne-zirkuitu laburrak eragin ditzakeelako.
