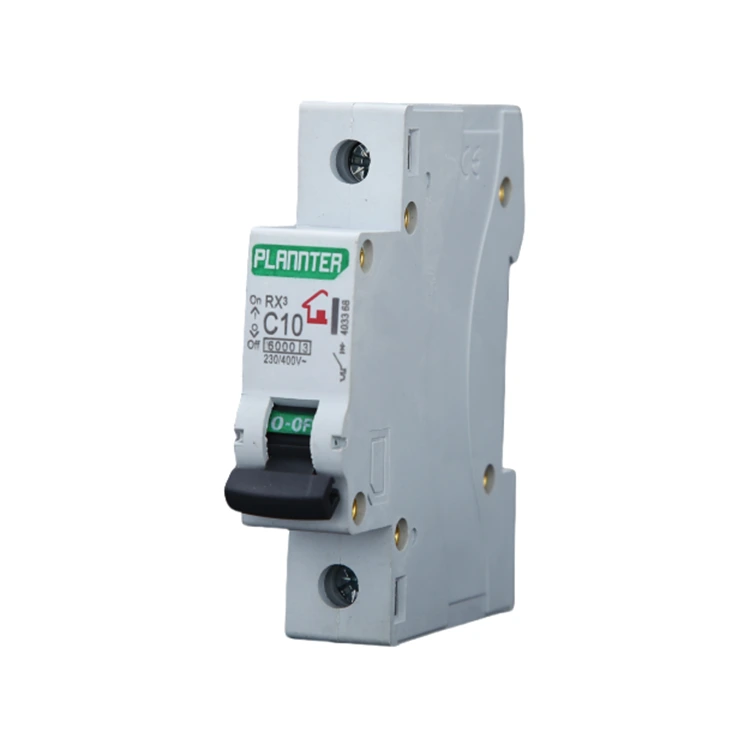

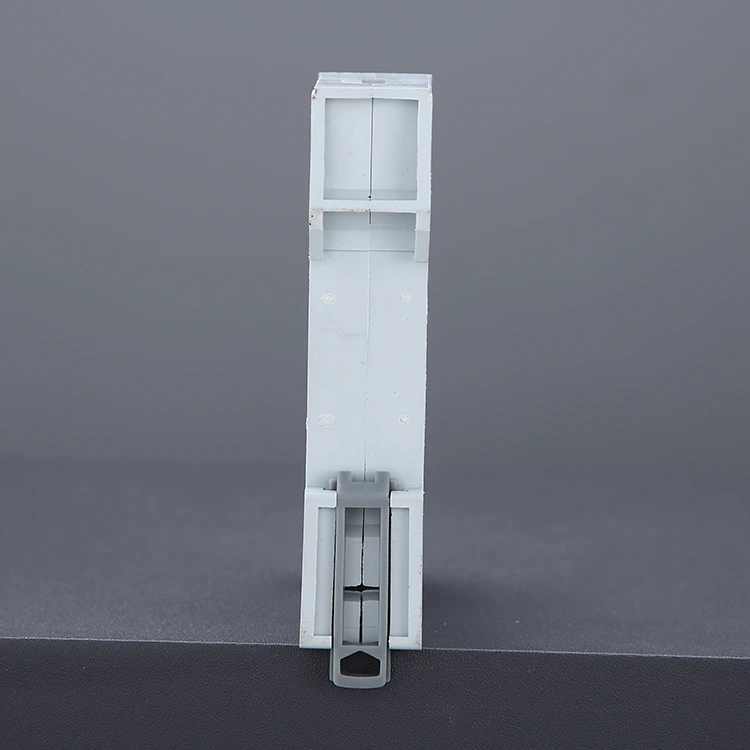

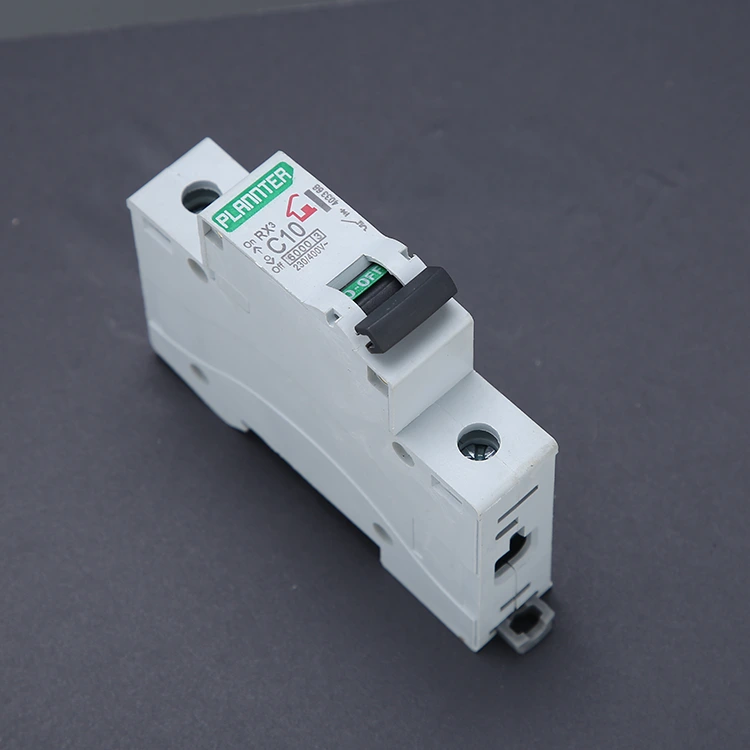

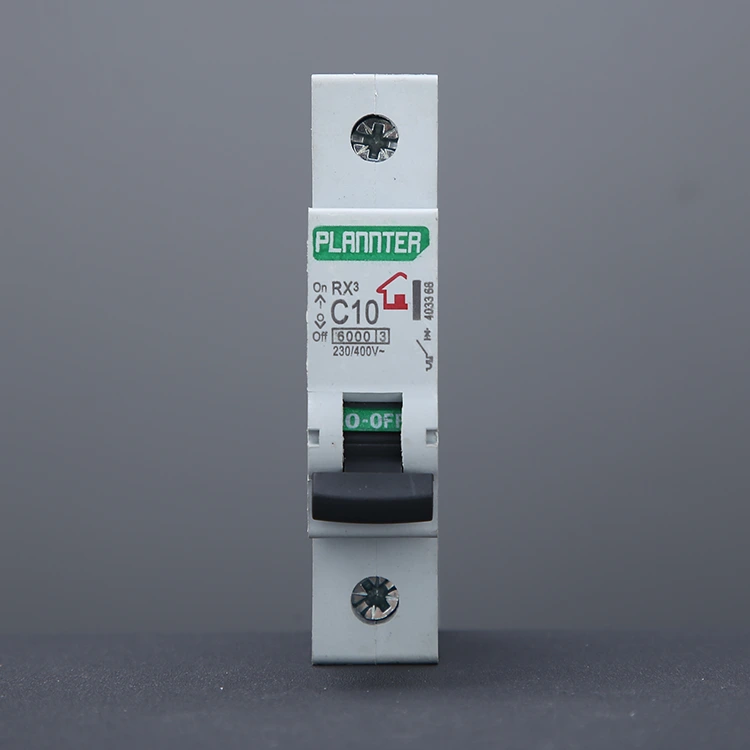

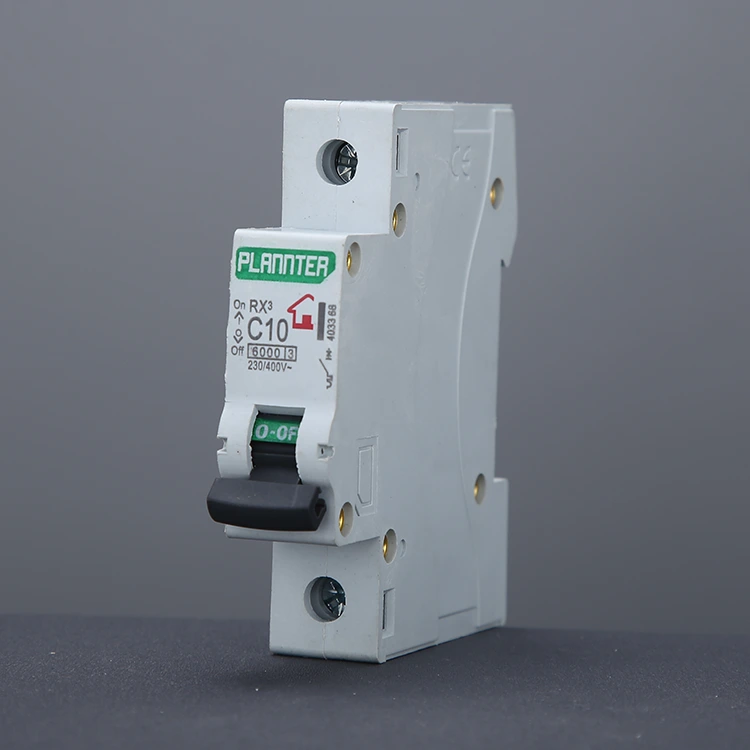

Air-Switch-en etengailua

PUGAO (Plannter Electric) Txinako fabrikatzaile eta hornitzaile profesionala da. Gure Air-Switch Circuit Breaker (MCB) produktu tradizionalen 1/3 baino ez da (1P zabalera estandarra 18 mm), trenbideen muntaketa onartzen du, ordezko denbora 2 minututan kontrola daiteke eta maskor gardena erosoa da arazoak konpontzeko. Segurtasun-errendimendua, gainkarga askapen termikoarekin eta zirkuitu laburreko askapen magnetikoaren babes bikoitzarekin, arkua itzaltzeko teknologiak 400V berreskuratzeko tentsioa jasan dezake, arkua itzaltzeko denbora <0,1 segundo.

Egokigarritasun zabala, aire-etengailuaren etengailua egokia da -5 °C eta 40 °C arteko inguruneetarako. Abantaila ekonomikoak 10.000 eragiketen iraupena erakusten du, fusible-sistemek baino %40 kostu txikiagoan. Aplikazioen artean, etxeko eta industria-zirkuituen babesa daude, non aukeraketak korronte-kalifikazioetan (6A-125A), hausteko ahalmenetan (6kA etxekoentzat, ≥10kA industrialentzat) bideratu behar dituen.

Zer da Air-Switch Circuit Breaker bat?

Air-Switch Circuit Breaker zirkuitu babesteko gailu bat da, airea arkuak itzaltzeko bitarteko gisa erabiltzen duena. Gainkarga edo zirkuitulaburren bat gertatuz gero elikadura-hornidura automatikoki eteteko diseinatuta dago, eta horrela kablearen zein ekipoaren segurtasuna bermatzen du.

Etengailuak korronte handiko fluxua eteten duenean, tenperatura altuko arku elektriko bizia sortzen da kontaktuen artean. Arku hau berehala itzaltzen ez bada, etengailua erre daiteke edo sua piztu dezake.

Aire etengailuak bereziki diseinatutako arkua itzaltzeko barruko ganbera du. Arku bat sortzen denean, ganbera honetara eramaten da, non arku txikiago ugaritan segmentatu eta inguruko aireak azkar hoztu, arkua itzaltzen delarik.

Aplikazioa

1. Etxetresna elektrikoen babesa: miniaturazko etengailuak oso erabiliak dira aire girotuetan, garbigailuetan eta beste etxetresna elektrikoetan etxeko elektrizitateari segurtasuna emateko. Babestu ekipoak eta norberaren segurtasuna.

2. Industria-aplikazioak: Air-Switch Circuit Breakers oso garrantzitsuak dira automatizazio industrialean, potentzia-sistemetan eta komunikazio-ekipoetan, gainkargan eta zirkuitu laburren babesean, sistema elektriko konplexuetan ere funtzionamendu egonkorra berma dezakete.

Abantaila

Segurtasun errendimendu ona: PUGAO bere talde teknikoa du eta kontrol elektronikoko teknologia aurreratua hartzen du, super segurtasuna babesteko funtzioa duena eta elektrizitatea anormala denean elikadura hornidura automatikoki moztu dezake, horrela sua eta beste istripu batzuk eraginkortasunez saihestuz.

Instalazio eta mantentze erraza: trinkoa eta erosoa, ekipo berriak instalatu edo zirkuituak berritzeko, erraza eta azkarra da eguneroko mantentze-lanak eta ordezkapenak egiteko.

Aplikagarritasun sendoa: Air-Switch Circuit Breakers sistema elektriko ezberdinen beharren arabera pertsonaliza daitezke, zehaztapen-parametroak, markak, etab.

Erabilera gomendioak

1. Hautatu korronte nominal zuzena

Air-Switch Circuit Breaker-en korronte nominalak benetako karga-korrontea ≥ 1,2 eta 1,5 aldiz izan behar du. Baxuegia den balorazioa hautatzeak maiz abiatzea ekar dezake, eta altuegia den bat hautatzeak babes-sentsibilitatea arriskuan jartzen du. Mesedez, eman zure proiektuaren xehetasun zehatzak, eta PUGAOk zure eskakizunak ebaluatuko ditu eta irtenbide egoki bat gomendatuko du.

2. Hautatu Kargaren arabera Tripping Kurba egokia

B mota: Argiztapena eta karga erresistenteak

C mota: erabilera orokorreko ekipoak, korronte-hartuneak eta motor txikiak

D mota: Sarrera-korronte handiak eta motor handiak dituzten ekipoak

Ziur ez bazaude, eman lehentasuna C-Curve hautatzea, aldakortasun handiena eskaintzen baitu.

3. Instalazio egokia

ACB instalatzean, DIN errail estandar batean muntatu behar da. Kablearen terminalak ondo estutu behar dira, askatzea eta gero gainberotzea ekiditeko. Erabili zehaztutako neurri-baldintzak betetzen dituzten hariak (adibidez, 32 A-ko baloraziorako, ≥ 4 mm²-ko hariaren sekzioa gomendatzen da).

Instalazio-ingurune gomendatua: instalatu banaketa-kutxa lehor eta ondo aireztatu batean. Saihestu tenperatura altuetan, hezetasunetan edo ingurune korrosiboetan esposizioa; behar izanez gero, jarri babes-estalki osagarri bat.

4. Saihestu karga osoko funtzionamendu luzea

Gomendatzen da funtzionamendu-korrontea balio nominalaren % 70-% 80 artean mantentzea. Karga osoko funtzionamendu luzeak tenperatura gehiegi igo eta bizitza laburtu dezake.

Ohiko matxurak eta arazoak konpontzea

Air-Switch etengailuen akatsak normalean gainkarga, kableatze eskasaren edo produktuen hautapen desegokiaren ondoriozkoak dira. Produktuen aukeraketa zuzena, instalazio egokia eta aldizkako ikuskapenak bermatuz, arazo potentzialen % 90 baino gehiago eraginkortasunez saihes daitezke.

Zure produktua bidaltzearekin batera, instalazioari, erabilerari eta mantentzeari buruzko gomendio integralak ematen ditugu; ondoko gai arrunten zerrendak erreferentzia lagungarri gisa balio du.

1. Maiz estropezu egitea

Sintoma: Potentzia handiko aparatuak denbora-tarte batez funtzionatu ondoren, etengailua automatikoki aktibatzen da, eta etengailua nabarmen bero sentitzen da ukitzean.

Arrazoiak:

Gehiegizko karga: Zirkuitu barruan funtzionatzen duten aparatuek ateratzen duten korronte osoa etengailuaren korronte nominalaren ahalmena gainditzen du.

Giro-tenperatura altua: banaketa-kutxa barruan bero xahutze txarrak etengailuaren barne-sentsazio termikoaren osagaiak goiztiar abiarazten ditu.

Irtenbidea: Karga banatzeko zirkuitu berera konektatuta dauden potentzia handiko aparatuen kopurua murriztea.

Karga benetan beharrezkoa bada eta lehendik dauden kableatuaren zehaztapenek hala ahalbidetzen badute, eguneratu korronte maila altuagoko etengailu batera.

2. Berehalako Tripping

Sintoma: etengailua itxi edo etxetresna jakin bat konektatu eta berehala, etengailua berehala aktibatzen da —askotan burrunba ozen batekin edo ikusgai dagoen txinparta batekin batera.

Arrazoiak:

Linea-zirkuitu laburra: zuzeneko kablea hari neutroarekin zuzenean harremanetan jarri da.

Kaltetutako aparatua: barneko matxura elektrikoa edo zirkuitu laburra gertatu da konektatutako etxetresna elektrikoetako batean.

Irtenbidea: Ez saiatu etengailua behin eta berriz ixten behartzen. Deskonektatu zirkuitu zehatz horretara konektatutako etxetresna guztiak, eta saiatu berriro etengailua ixten.

Etengailuak ez badu gehiago ibiltzen, aparatuetako bat matxura dela adierazten du; estropezu egiten jarraitzen badu, hormaren barruan sartutako kableatuak hondatuta daudela iradokitzen du, elektrizista profesional batek ikuskatu behar duela.

3. Palankak ez du berrezarri

Sintoma: estropezu egin ondoren, txandakako palanka askatu edo herren sentitzen da; "ON" posiziora bultzatzen denean, berehala itzuliko da "OFF" posiziora.

Arrazoiak:

Akatsa ez da garbitu: zirkuitulaburra edo gainkarga larria oraindik existitzen da linea barruan; etengailuaren "free-trip" mekanismoa babesa emateko erakargarria da.

Barne-mekanismoaren kalteak: muturreko zirkuitu-labur baten ondoren, baliteke barne-kontaktuak elkarrekin soldatuta egotea edo malguki mekanikoek neke-kalteak jasan izana.

Irtenbidea: Lehenik eta behin, egiaztatu Hondarreko Korronte Gailuko (RCD) berrezartzeko botoia huts egin ote den.

Kanpoko akatsak baztertu ondoren ere etengailua itxi ezin baduzu, etengailua bera hondatuta dagoela eta ordezkatu behar dela adierazten du.

4. Terminalen gainberotzea edo etxebizitzaren kolorea uztea

Sintoma: Erre-usain bat hautematen da, edo etengailuaren kableatuaren terminalen inguruko plastikozko karkasa horia edo belztuta agertzen da.

Arrazoiak:

Konexio solteak: arriskurik arriskutsuena da. Torlojuak behar bezala ez estutzeak ukipen-erresistentzia areagotzen du, muturreko beroa sortuz.

Alanbre-neurgailu desegokia: meheegiak diren hariak erabiltzeak beroa etengailura zuzenean transferitzen du.

Irtenbidea: Moztu berehala elikadura-hornidura! Moztu erretako kableen muturrak, kendu isolamendua berriro eta estutu torlojuak ongi. Beroaren ondorioz etengailuaren karkasa deformatu bada, unitate osoa ordezkatu behar da.

5. Funtzionamenduan zehar burrunba-soinu bereizia

Sintoma: Martxan dagoen bitartean, etengailuak burrunba-soinu elektromagnetiko ahul baina etengabea igortzen du (korronte korronteen ezaugarria).

Arrazoiak:

Mekanismo elektromagnetikoa Bibrazioa: barneko armadura elektromagnetikoa irregularra da, edo objektu arrotzak sartu dira mekanismoan.

Korronte handiko karga: gaitasun osotik gertu funtzionatzen dutenean, eremu magnetikoko indarrek barneko osagaiek oihartzun apur bat eragiten dute.

Irtenbidea: burrunba-soinu oso ahula normala da. Hala ere, soinua ozen edo bizia bada —berotzearekin batera batez ere— barne osagaiak zahartzen ari direla adierazten du; unitatea ordezkatzea gomendatzen da.
