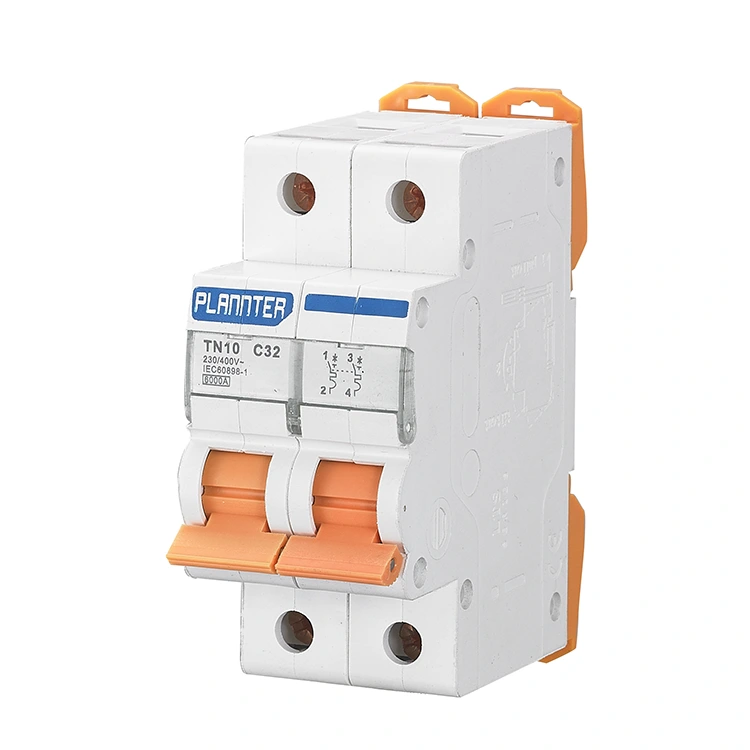

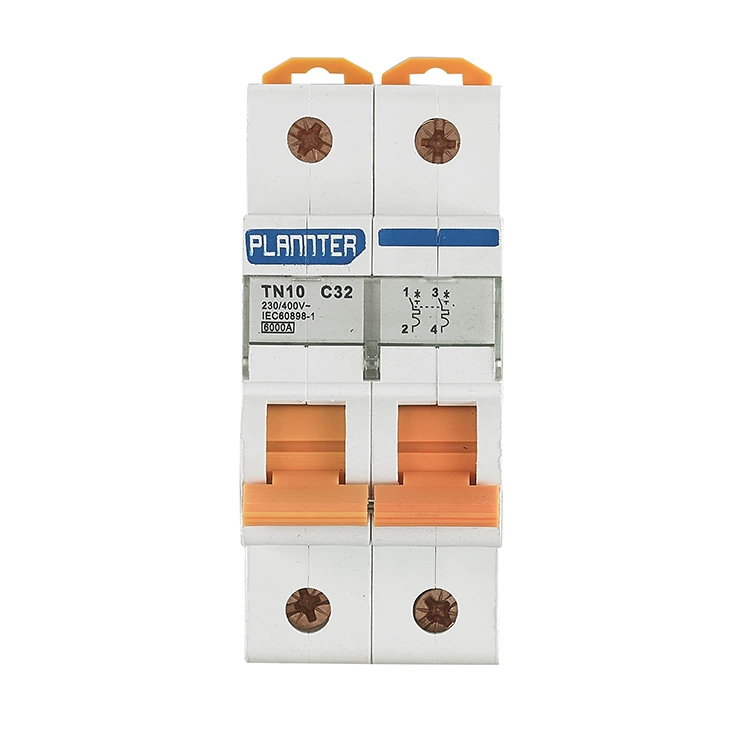

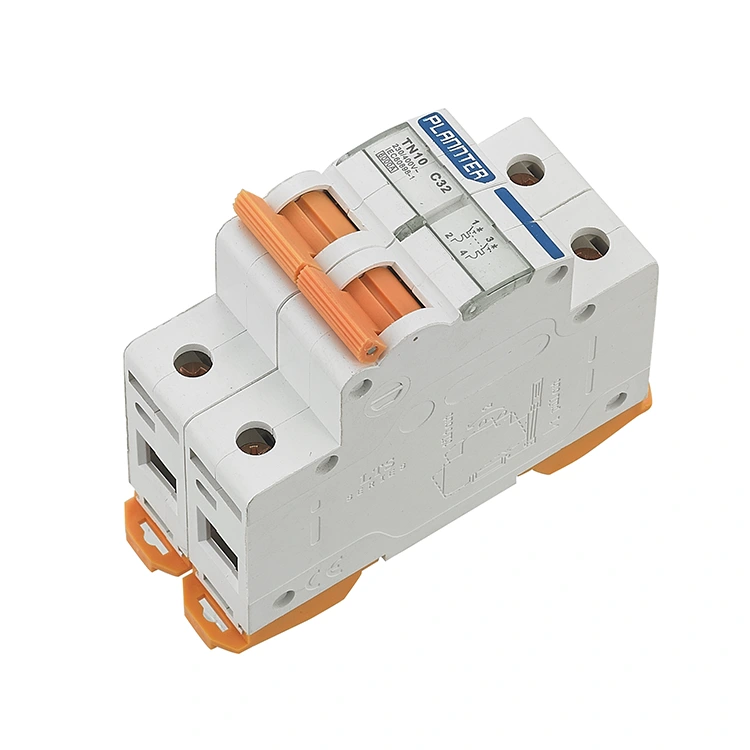

32A Hausteko gaitasun handiko etengailu txikia

PUGAO (Plannter Electric) 32A Hausteko Ahalmen Handiko Mini Circuit Breaker bi poloak (Sua eta Zero) aldi berean kontrolatzen dituen babes-gailu bat da. Suaren kablea bakarrik mozten duen polo bakarreko etengailu batekin alderatuta, zirkuituaren erabateko isolamendua lortzen du eta segurtasun maila handiagoa eskaintzen du. Zirkuituan gainkarga edo zirkuitulaburra matxura gertatzen denean, produktuak azkar erantzungo du bi poloen korronte-bidea modu sinkronoan mozteko, kargatutako zero linea batek sor ditzakeen segurtasun-arriskuak eraginkortasunez saihestuz.

Produktuaren korronte nominala 6Atik 63Ara bitartekoa da, aplikazio-eszenatoki gehienen beharrak estaltzen dituena. Eten-ahalmena 6kA artekoa da, eta horrek ziurtatzen du matxuraren korrontea modu fidagarrian moztu daitekeela zirkuitulabur larriaren kasuan.

Zer da hausteko gaitasun handiko 32A etengailu txiki bat?

32A Hausteko Ahalmen Handiko Mini Disektorea tentsio baxuko babes-gailu bat da, 32 ampereko korronte nominala eta zirkuitulaburra hausteko ahalmen handia duena; batik bat, akats-korronte handiak dituzten inguruneetan funtzionatzen duten zirkuitu elektrikoei segurtasun-babesa emateko diseinatuta dago.

Etengailu estandarrak bezala, 32 ampereko zirkuituak babesteko balio du (normalean 6 mm²-ko edo 10 mm²-ko kableari dagozkionak) eta aplikazioetarako egokia da, hala nola, aire girotuak, ur-berogailuak edo eskala txikiko ekipamendu industrialetarako.

"Apurtze-ahalmena" terminoak etengailu honek zirkuitulabur-matxura batean segurtasunez eten dezakeen korronte maximoari egiten dio erreferentzia, kalterik jasan gabe, zehazki, kontaktuak elkarrekin soldatu, lehertu edo su hartu gabe.

Etengailu estandarrak normalean 4,5 kA edo 6 kA-ko eten-ahalmena izaten dute, eta etengailu-ahalmen handiko modeloek 10 kA edo handiagoa dute.

Zirkuitu labur larria gertatuz gero, berehalako korrontea 8.000 A-raino igo daiteke. Egoera horretan 6kA etengailu estandarra erabiliko balitz, gailuak lehertu egin lezake; hala ere, 10kA-ko hautsi ahalmen handiko etengailu batek elikadura-hornidura segurtasunez eteteko gai izango litzateke inolako kalterik jasan gabe.

Aplikazioa:

Etxebizitza elektrikoa banatzeko sistema: etxeko banaketa-kutxaren etengailu nagusi edo adar-zirkuitu babes gisa, etxeko elektrizitate-kontsumoaren segurtasuna bermatzeko.

Merkataritza: 32A Hausteko gaitasun handiko Mcb hau merkataritza-guneetako, bulego-eraikinetako eta hoteletako argiztapen- eta entxufe-zirkuituetan erabiltzen da ihesen eta gainkargaren babes fidagarria emateko.

Ingurune industrialak: kontrol-armairuetan, banaketa-kaxetan eta beste ekipoetan erabiltzen da motor monofasiko eta beste karga garrantzitsu batzuk babesteko.

Ekipamendu publikoak: 32A Hausteko Ahalmen Handiko Mcb honek babes-eginkizuna betetzen du eskoletako, ospitaleetako, geltokietako eta beste leku publikoetako elektrizitatea banatzeko sisteman.

Aldi baterako elikadura-hornidura: Eman segurtasun-babesa eraikuntza guneetan, kanpoko jardueretan eta beste behin-behineko energia hornidura batzuetan

Zein eszenatokitan gomendatzen dugu etengailuak hautatzea eten-ahalmen handikoa?

1. Transformadoreen edo Banaketa-gelen hurbiltasuna

Printzipioa: zenbat eta gailua elikadura-iturritik hurbilago egon, orduan eta handiagoa izango da zirkuitulabur-korronte potentziala. Transformadore baten irteeran, zirkuitulabur-korronteak 10 kA erraz gaindi ditzake.

Arriskua: etengailu estandarrak ezin dira horrelako karga jasan; horregatik, hausteko ahalmen handiko etengailuak erabili behar dira defentsa-lerro nagusi gisa.

2. Sare industrialak eta kable luzeak

Printzipioa: busbar industrialak sendoak dira eta inpedantzia baxua dute, zirkuitulabur-energia izugarria eragiten du.

Arriskua: etengailu estandarrak sarritan ez dute arkua itzaltzeko gaitasun nahikorik; arkua itzaltzeko huts horrek suteak eragin ditzake banaketa-armairu barruan.

3. Kaskadatutako babesa

Printzipioa: maila anitzeko potentzia banatzeko sistemetan, gorako etengailuek hausteko ahalmen handiagoa behar dute beherako gailuek islatzen duten energia jasateko.

Arriskua: babes selektiboa bermatzeko, sistemaren terminal-muturreko etengailuek maiz eten ahalmen handiagoa duten modeloetara ere berritzea eskatzen dute.

Ohiko galderak

G: 32A Hausteko gaitasun handiko etengailua egokia al da motorraren abiarazteen kargarako?

A: Bai, abiarazte-kurba zuzena hautatuta badago. Motor elektrikoak bezalako karga induktiboetarako, D motako abiarazte-kurba aukeratzea gomendatzen dugu. Horrek bermatzen du etengailuak ez duela eragozpenik egiten motorrak bere balio nominala 5-8 aldiz abiarazte-korrontea sortzen duenean; aldi berean, bere hausteko ahalmen handia aprobetxatuz, segurtasun-babes maila gorena ematen du motorraren barne-zirkuitu-laburren bat gertatuz gero.

G: Zergatik PUGAOren 32A etengailuak tenperatura igoera txikiagoa erakusten du karga astunetan?

A: Tenperatura igoera korronte handiko etengailuen kalitatea ebaluatzeko metrika kritikoa da. Puntu-soldadura prozesu guztiz automatizatua erabiltzen dugu korrontea garraiatzen duten barne osagaiak ziurtatzeko, eta, ondorioz, kontaktu-erresistentzia oso baxua da.

Beroa xahutzeko barne-aire-fluxuaren diseinu optimizatuarekin konbinatuta, barne-beroa sortzea nazioarteko estandarren mugetatik oso azpitik geratzen da, 32A-ko karga osoan funtzionatzen badu ere. Horrek nabarmen luzatzen du etengailuaren eta alanbrearen isolamenduaren zerbitzu-bizitza.

G: 32A Hausteko Ahalmen Handiko Mini Circuit Breaker instalatu al daiteke egoitza-banaketa-kutxa estandar batean?

A: Erabat. 18 mm-ko diseinu modular estandarra du eta 35 mm-ko DIN errailen muntatzeko sistemekin bateragarria da. Industria-mailako babes-errendimendua eskaintzen badu ere, forma-faktorea trinkoa mantentzen du.
